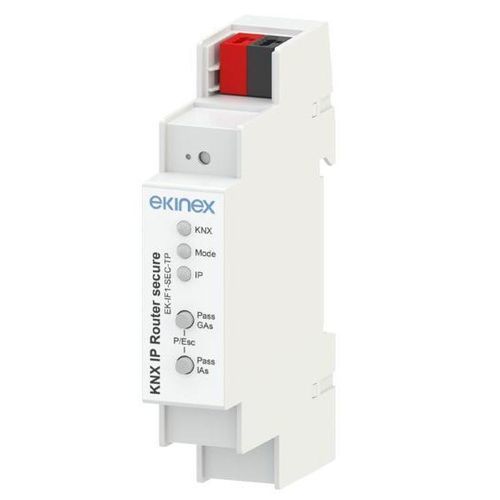

Ethernet-Router EK-IF1-SEC-TP

Beschreibung
Der Ekinex® EK-IF1-SEC-TP IP-Router stellt die bidirektionale Datenverbindung zwischen einem PC (oder Laptop) und einem KNX TP-Bus über ein LAN her. Die IP-Schnittstelle unterstützt Tunneling und ermöglicht Adressierung, Parametrierung, Überwachung, Protokollierung und Diagnose von KNX-Busteilnehmern über ETS. Im Router ist eine Linien-/Bereichskoppler-Funktion integriert, sodass Telegramme zwischen KNX TP-Leitungen über ein TCP/IP-Backbone ausgetauscht werden können. Das Gerät verfügt über ein integriertes KNX-Buskommunikationsmodul und ist für die Montage auf einer 35 mm Hutschiene ausgelegt. Die Versorgung erfolgt über den KNX-Bus.

Daten

• Versorgung über KNX-Bus (21–30 Vdc)
• Stromaufnahme: 20 mA vom KNX-Bus
• Bis zu 8 gleichzeitige KNXnet/IP-Verbindungen
• Erweiterter Hauptgruppenzählerfilter 0..31
• Betriebstemperatur: -5 … +45 °C
• Relative Luftfeuchtigkeit: 5–93% nicht kondensierend

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmierknopf und LED an der Front
• LED-Anzeigen für Status und Bus-/Ethernet-Verkehr
• Tasten zur Aktivierung spezieller Funktionen
• Anschluss an den Bus über KNX-Klemmleiste
• Anschluss an Ethernet über RJ45-Buchse
• Montage auf 35 mm Hutschiene (nach EN 60715)
• Gerätebreite: 1 Teilungseinheit (1 TE = 18 mm)
• Schutzart IP20 (eingebautes Gerät)
• Unterstützung der KNX Secure-Technologie, aktivierbar über ETS®
• Funktion als Linien-/Bereichskoppler für Telegrammaustausch zwischen KNX TP-Leitungen über TCP/IP-Backbone

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter finden Sie im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. Anwendungsprogramm für ETS: APEKIF1SECTP##.knxprod (## = Version).

Eigenschaften / Technische Daten

• Modell: EK-IF1-SEC-TP
• Marke: Ekinex®
• Versorgung: über KNX-Bus 21–30 Vdc
• Aufnahme: 20 mA vom KNX-Bus
• KNXnet/IP-Verbindungen: bis zu 8 gleichzeitige Verbindungen
• Hauptgruppenzählerfilter: erweitert 0..31
• Betriebstemperatur: -5 … +45 °C
• Relative Luftfeuchtigkeit: 5–93% nicht kondensierend
• Gehäuse: Kunststoff
• Programmierknopf und LED: an der Front
• LED-Signalisierung: Status und Datenverkehr auf Bus und Ethernet
• Physikalische Schnittstellen: KNX-Klemme für Bus, RJ45-Steckverbinder für Ethernet
• Montage: 35 mm Hutschiene (EN 60715)
• Teilungsbreite: 1 TE = 18 mm
• Schutz: IP20 (eingebautes Gerät)
• Sicherheitsunterstützung: KNX Secure, aktivierbar via ETS®
• Koppler-Funktion: KNX Linien-/Bereichskoppler (Telegrammaustausch zwischen KNX TP-Leitungen via TCP/IP-Backbone)
• Integriertes KNX-Buskommunikationsmodul
