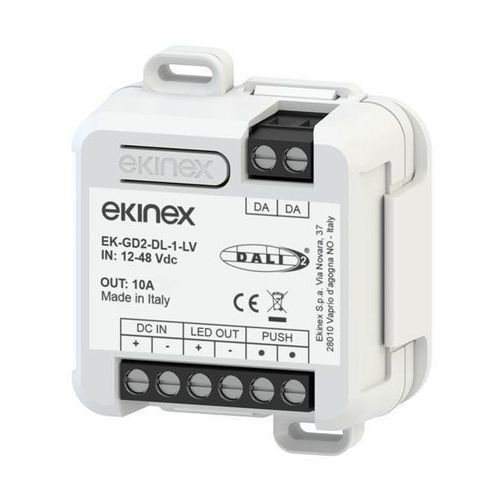

Dimmermodul EK-GD2-DL-1-LV

Beschreibung
Der DALI-2 1-Kanal-Dimmer EK-GD2-DL-1-LV regelt die Helligkeit von Niederspannungs-LED-Quellen (12–48 Vdc) mittels PWM-Dimmung. Er verfügt über einen DALI-2-Buseingang nach IEC 62386 und unterstützt dynamic white (TW) über DALI DT8 mit zwei unabhängigen Kanälen (2 DALI-Adressen) oder als einzelner DT6-Kanal. Funktionen lassen sich über einen Wahlschalter einstellen, was die Integration in architektonische Beleuchtungssysteme erleichtert.

Technische Daten

• Geräteversorgung: 10,8 Vdc (min) – 52,8 Vdc (max)
• Maximale Ausgangsleistung: 240 W
• Steuerung: DALI-2 Bus oder lokaler Taster

Die beiliegende Flicker-Analyse zeigt Flicker in Abhängigkeit von der Frequenz über den gesamten Dimm-Bereich und markiert Bereiche mit geringem Risiko (gelb) und ohne beobachtbaren Effekt (grün) gemäß IEEE 1789-2015.

Funktionen / Merkmale

• Kunststoffgehäuse
• Freistehendes Gerät für Installation in Abzweigdosen oder an Wänden
• Montage auf 35-mm-DIN-Schiene mit mitgelieferter Spezialhalterung
• Schutzart: IP10 (eingebautes Gerät)

Funktionalität

• Speicherfunktion konfigurierbar über DALI
• Dimmung bis zur vollständigen Abschaltung (dim-to-dark)
• Minimale Helligkeit: 0,1%
• PWM-Modulation: 2000 Hz (flicker-free)
• DALI-konfigurierbare Dimmkurve: linear oder logarithmisch
• Ein-/Ausschaltzeiten über DALI einstellbar
• Optimierte Ausgangskurve für konstante Lichtqualität

Konfiguration und Inbetriebnahme

• Schraubklemmen für DALI-Bus, Steuerung, Versorgung und LED-Ausgang
• Maximale empfohlene Anschlusslänge zwischen Dimmer und Treiber: < 10 m

Technische Spezifikationen

• Modell: EK-GD2-DL-1-LV
• Hersteller: Ekinex
• Produkttyp: DALI-2 1-Kanal-Dimmer für Niederspannungs-LED-Quellen
• Versorgungsspannung: 10,8 Vdc (min) – 52,8 Vdc (max)
• Geeignete LED-Quellenspannung: 12–48 Vdc
• Maximale Ausgangsleistung: 240 W
• Dimmverfahren: PWM (2000 Hz, flicker-free)
• Minimale Helligkeit: 0,1%
• DALI-Kompatibilität: DALI-2 (IEC 62386); unterstützt DT8 dynamic white (2 unabhängige Kanäle) oder DT6 Einzelkanal
• Steuerschnittstellen: DALI-2 Bus oder lokaler Taster
• Speicher: DALI-konfigurierbare Speicherfunktion
• Dimmkurven: linear oder logarithmisch (per DALI einstellbar)
• Ein-/Ausschaltzeiten: per DALI einstellbar
• Schutzart: IP10 (eingebautes Gerät)
• Montage: Abzweigdose/Wand freistehend oder 35 mm DIN-Schiene (Spezialhalterung inklusive)
• Anschlüsse: Schraubklemmen für DALI-Bus, Steuerung, Versorgung und LED-Ausgang
• Maximale empfohlene Anschlusslänge zwischen Dimmer und Treiber: < 10 m
