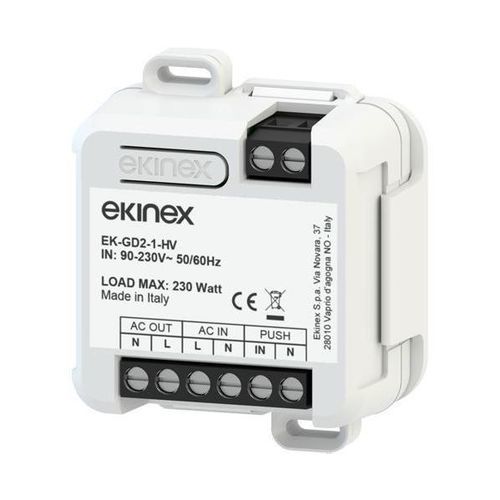

Dimmermodul EK-GD2-1-HV

Beschreibung
Der EK-GD2-1-HV ist ein Einkanal-Phasenanschnitt-Dimmer zur Helligkeitsregelung von LED- und Halogenleuchten an 90–230 Vac 50/60 Hz. Geeignet für die Montage in Abzweigdosen, an Wänden oder auf Hutschienen; maximale Ausgangsleistung bis 230 W (siehe Hinweis für elektronische Lasten).

Anschlüsse
Schraubklemmen für Steuerung, Versorgung und Lasten; Steuerungseingang: nicht isolierter N.O.-Drucktaster.

Technische Daten

• Einkanal-Dimmer mit Phasenanschnitt-Ausgang
• Versorgungsbereich: 90–230 Vac 50/60 Hz
• Maximale Ausgangsleistung: 230 W
• Steuereingänge: nicht isolierter N.O.-Drucktaster
• Maximale ohmsche Last: 1 A
• Leiterquerschnitt: 12–30 AWG (0,05–2,5 mm²)
• Lagerungstemperatur: -40 °C bis 60 °C

Hinweis
Bei elektronischen Lasten und/oder LED-Leuchten empfiehlt es sich, die maximal nutzbare Leistung auf etwa die Hälfte des Nennwerts zu reduzieren, um einen zuverlässigen Betrieb sicherzustellen.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Gerät zur freien Installation in Abzweigdosen oder an der Wand
• Montage auf 35 mm Hutschiene (Codehalter im Lieferumfang)
• Schutzart IP10 (eingebaut)

Funktionen

• Dimmen bis zur vollständigen Abschaltung (dim-to-dark)
• Minimale Helligkeitsstufe: 1%
• Optimierte Ausgangskurve für gleichmäßiges Dimmen

Konfiguration und Inbetriebnahme
Schraubklemmen für Steuerung, Versorgung und Lasten ermöglichen eine einfache Verdrahtung; Montagezubehör und Einstellungen sind für die schnelle Inbetriebnahme enthalten.

Technische Daten / Spezifikationen

• Modell: EK-GD2-1-HV
• Typ: Einkanal-Phasenanschnitt-Dimmer
• Versorgungsbereich: 90–230 Vac 50/60 Hz
• Maximale Ausgangsleistung: 230 W (auf der Produktseite wird an einigen Stellen auch bis zu 220 W angegeben)
• Bei elektronischen Lasten/LEDs: maximale Leistung als halbiert gegenüber Nennwert betrachten
• Steuereingänge: nicht isolierter N.O.-Drucktaster
• Maximale ohmsche Last: 1 A
• Leiterquerschnitt: 12–30 AWG (0,05–2,5 mm²)
• Minimale Helligkeitsstufe: 1%
• Lagerungstemperatur: -40 °C bis 60 °C
• Schutzart (eingebaut): IP10
• Montage: freie Installation in Abzweigdosen oder an der Wand, oder auf 35 mm Hutschiene (Codehalter im Lieferumfang)
• Gehäuse: Kunststoff
