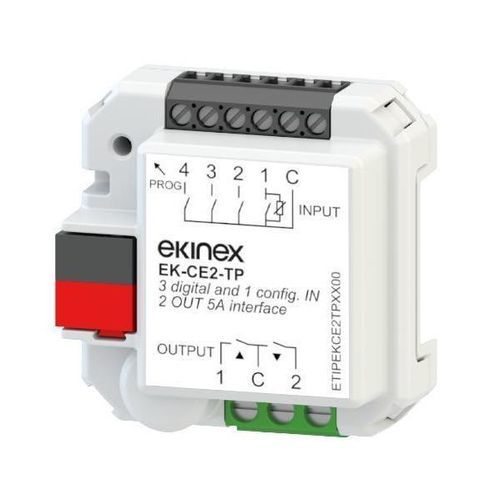

E/A-Modul / KNX EK-CE2-TP

Beschreibung
Die Ekinex® EK-CE2-TP Universal-Schnittstelle ist ein KNX-Gerät, das als Ein- und/oder Ausgänge verwendet werden kann. Das Gerät bietet:

• 4 Eingänge zum Anschluss von Schaltern, Tastern oder konventionellen nicht-kommunizierenden Sensoren an den KNX-Bus oder Binärsignale von anderen Geräten zur Steuerung von KNX-Funktionen. Ein Eingang kann alternativ als analoger Eingang für eine 10 kΩ NTC-Temperatursonde (25 °C) konfiguriert werden.
• 2 Relaisausgänge 5 A, die unabhängig für elektrische Lasten oder gekoppelt zur Ansteuerung von Rollladen-/Jalousiemotoren genutzt werden können.

Stromversorgung

• Versorgung über KNX-Bus (30 Vdc)
• Stromaufnahme vom Bus < 10 mA

Lieferumfang
Im Lieferumfang ist ein Anschlussklemme für den Anschluss an die KNX-Busleitung enthalten. Die NTC-Temperatursonde für den als [AI] konfigurierten Kanal ist separat zu bestellen.

Zubehör
Halter für Montage auf 35 mm DIN-Schiene (Art.-Nr. EK-SMG-35) und Feder für die Rückmontage an Ekinex® Aufputz-/Einbaugeräten (Art.-Nr. EK-MAR-...) sind separat erhältlich.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmier-Taster und LED am Gehäuse
• Anschluss an Busleitung über KNX-Klemme
• Anschlüsse für Ein- und Ausgänge über Schraubklemmen
• Schutzart IP20 (installiertes Gerät)
• Gewicht: 35 g

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter ist im Anwendungshandbuch des Geräts enthalten. Für Konfiguration und Inbetriebnahme wird ETS5 2.0 oder höher benötigt. Anwendungsprogramm für ETS: APEKCE2TP##.knxprod (## = Version).

Technische Merkmale / Spezifikationen

• Modell: EK-CE2-TP
• Typ: KNX-Universal-Schnittstelle
• Eingänge: 4 digitale Eingänge; 1 Eingang konfigurierbar als analog für 10 kΩ NTC bei 25 °C
• Ausgänge: 2 Relaisausgänge 5 A (können unabhängig oder gekoppelt für Rollladen-/Jalousiemotoren betrieben werden)
• Abfragspannung der Eingänge: intern erzeugt
• Kommunikationsmodul: integriertes KNX-Busmodul
• Stromversorgung: über KNX-Bus 30 Vdc, Stromaufnahme < 10 mA
• Montage: Unterputzmontage oder auf 35 mm DIN-Schiene mittels Halter
• Programmierung: Taster und LED
• Anschlüsse: KNX-Klemme für Busleitung; Schraubklemmen für Ein-/Ausgänge
• Schutzart: IP20 (installiertes Gerät)
• Gewicht: 35 g
