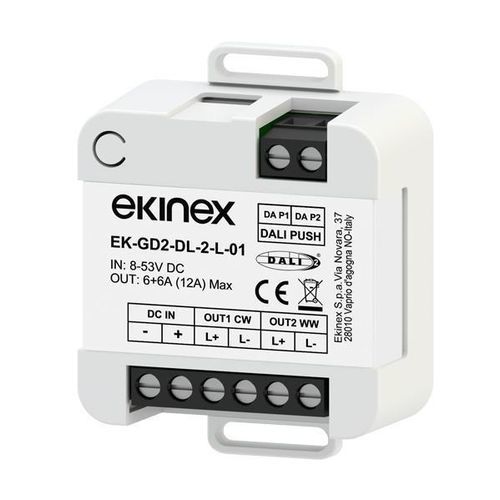

Dimmermodul EK-GD2-DL-2-L-01

Beschreibung
Das EK-GD2-DL-2-L-01 ist ein 2-Kanal-PWM-Dimmer für Ultra-Niederspannung, ausgelegt für LED-Streifen und PWM-dimmbare LED-Lasten einfarbig, Tunable White oder DimToWarm. Es unterstützt Nennbetrieb bei 12, 24 und 48 Vdc und kann über DALI1/DALI2-Bus oder einen isolierten Tastereingang (N/O) an Netz- oder Niederspannung gesteuert werden. Betriebsarten werden über Onboard-DIP-Schalter gewählt; beim Wechsel des Eingangstyps muss die Versorgung abgeschaltet und wieder eingeschaltet werden. Eine LED zeigt die korrekte Spannungsversorgung an.

Technische Daten
Eingänge

• Konstante Eingangsspannungsoptionen: 12 / 24 / 48 Vdc
• Versorgungsbereich: min 8 Vdc – max 53 Vdc
• Befehle: DALI2 / isolierter Taster (N/O)
• DALI2-Bus-Eingang konform mit IEC 62386

Ausgänge

• PWM-Spannungsausgang: 12 / 24 / 48 Vdc
• Strom pro Ausgangskanal: 6 A
• Anzahl Ausgänge: 2
• Nennleistung pro Kanal: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Unterstützte Lasttypen: einfarbig, Tunable White, DimToWarm
• PWM-Frequenzbereich: 390 Hz – 3000 Hz

Dimmung

• PWM-Frequenz: 390 Hz – 3000 Hz

Funktionen / Merkmale

• Isolierter Tastereingang, DALI2 DT6/DT8 und DimToWarm Unterstützung
• DT6- und DT8-Modi mit hoher Kompatibilität zu Spannungs-Strom-Wandlern
• LED-Anzeige für Versorgung
• Anschlüsse für Leitungen 0,05 bis 3 mm² (30 bis 12 AWG)
• PWM-Frequenz: 390 Hz – 3000 Hz
• Schutzfunktionen: Verpolungsschutz, Kurzschluss-, Leerlauf- und Überspannungsschutz
• Leistungsausgang pro Kanal: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc
• Leiterplatte mit UL-Zertifizierung

Inbetriebnahme
Montage, elektrische Anschlüsse, Konfiguration und Inbetriebnahme dürfen nur von qualifiziertem Personal gemäß den anwendbaren technischen Normen und gesetzlichen Bestimmungen durchgeführt werden.

Technische Spezifikationen

• Produktcode: EK-GD2-DL-2-L-01
• Konstante Eingangsspannungen: 12 Vdc, 24 Vdc, 48 Vdc
• Versorgungsbereich: 8 Vdc bis 53 Vdc
• Steuerschnittstellen: DALI2 (IEC 62386), isolierter Taster (N/O)
• Anzahl Ausgangskanäle: 2
• Ausgangsstrom pro Kanal: 6 A
• Nennleistung pro Kanal: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• Unterstützte Lasten: einfarbige LED, Tunable White, DimToWarm
• PWM-Frequenzbereich: 390 Hz – 3000 Hz
• Schutzfunktionen: Verpolungsschutz, Kurzschluss, Leerlauf, Überspannungsschutz
• Anschlussquerschnitt: 0,05 bis 3 mm² (30 bis 12 AWG)
• Onboard-DIP-Schalter zur Auswahl des Betriebsmodus (Stromzufuhr nach Änderung unterbrechen und wiederherstellen)
• Versorgungs-LED-Anzeige
• UL-Leiterplatte
