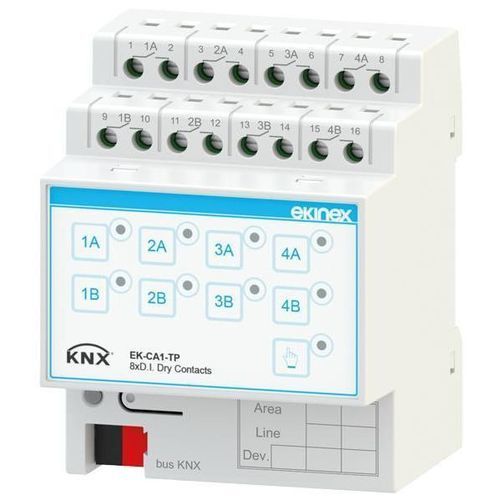

KNX-Eingangsmodul EK-CA1-TP

Beschreibung
Das Ekinex EK-CA1-TP ist ein Hutschienen-Eingangsmodul mit 8 unabhängigen analogen/binären Kanälen zum Anschließen potentialfreier Kontakte oder passiver NTC-Temperatursensoren an den KNX-Bus. Das Gerät erfasst Zustände von Schaltern, Tastern oder nicht-kommunizierenden Sensoren und wandelt diese Signale in KNX-Telegramme um. Die Abfragespannung für die Eingänge wird intern erzeugt. Das Gerät verfügt über ein integriertes KNX-Kommunikationsmodul und wird über den KNX-Bus versorgt (keine Zusatzversorgung erforderlich).

Technische Daten (Zusammenfassung)

• Versorgung: 30 Vdc über KNX-Bus
• Stromaufnahme vom Bus: < 13 mA
• Leistung am Bus: 320 mW
• Eingänge: 8 unabhängige Kanäle
• Abfragespannung Eingänge: < 11 V
• Abfragestrom Eingänge: < 5 mA

Lieferumfang
Die Lieferung umfasst einen Klemmenblock für den Anschluss an die KNX-Busleitung.

Funktionen / Merkmale

• Ein-/Aus-Steuerung einzelner oder gruppierter Lasten
• Erfassung des Zustands von Meldekontakten (Sicherheitsgeräte, Alarme etc.)
• Szenenabruf und -speicherung
• Übertragung gemessener Werte auf den Bus (Temperatur, Helligkeit etc.)
• Erzwungener Betrieb (Sperre)
• Impuls- und Schaltzählung
• Dimmung von Leuchten
• Ansteuerung von Rollläden und Jalousien (Rolläden, Lamellenjalousien, Vorhänge etc.)
• Messung der Raumlufttemperatur mittels passiver Temperatursonde (NTC 10 kΩ bei 25 °C) mit Option zur Übertragung des Wertes auf den Bus
• Raumtemperaturregelung: Zweipunkt (Ein/Aus) oder proportional (PWM oder kontinuierlich)
• 4 logische Funktionen (AND, OR, XOR) mit jeweils 4 logischen Eingangsobjekten
• Gehäuse aus Kunststoff
• Programmier-Taster und LED an der Vorderseite
• Membrantastatur mit Status-LEDs für Eingänge
• Anschluss an Busleitung mittels KNX-Klemme
• Anschluss der Eingänge mittels Schraubklemmen
• Montage auf 35 mm Hutschiene (nach EN 60715)
• Gerätebreite: 4 Moduleinheiten (1 ME = 18 mm)
• Schutzart: IP20 (eingebautes Gerät)
• Gewicht: 145 g

Konfiguration und Inbetriebnahme
Für Konfiguration und Inbetriebnahme wird ETS5 oder neuer benötigt. ETS-Applikationsprogramm: APEKCA1TP## (## = Version). Detaillierte Parameterbeschreibungen sind im Applikationshandbuch des Geräts enthalten.

Eigenschaften / Technische Spezifikationen

• Marke: Ekinex
• Modell: EK-CA1-TP
• Typ: 8-Kanal Analog-/Binäreingang für KNX-Bus
• Versorgung: 30 Vdc über KNX-Bus
• Busverbrauch: < 13 mA
• Leistung am Bus: 320 mW
• Eingänge: 8 unabhängige Kanäle
• Abfragespannung: < 11 V
• Abfragestrom: < 5 mA
• Kompatible Temperatursonde: NTC 10 kΩ bei 25 °C
• Montage: 35 mm Hutschiene
• Breite: 4 Moduleinheiten (1 ME = 18 mm)
• Schutzart: IP20
• Gewicht: 145 g
