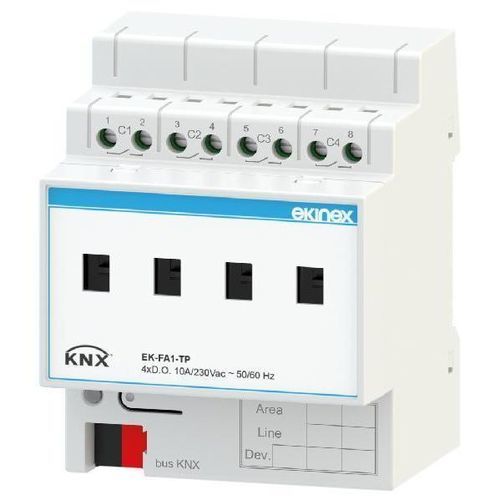

KNX-Ausgangsmodul EK-FA1-TP

Beschreibung
Das Ekinex® EK-FA1-TP ist ein KNX Binärausgangsmodul zur unabhängigen Steuerung von vier Gruppen elektrischer Lasten. Das Gerät verfügt über potenzialfreie Relaisausgänge mit bistabilen Relais, die den eingestellten Zustand auch bei Busspannungsverlust beibehalten. Hebel an der Vorderseite zeigen den Zustand der Kanäle an und ermöglichen im Notfall eine manuelle Bedienung mit Werkzeug. Das Modul enthält die integrierte KNX-Schnittstelle und ist für die Montage auf einer 35 mm Hutschiene vorgesehen. Die Versorgung erfolgt über den KNX-Bus; eine Hilfsversorgung ist nicht erforderlich.

Technische Daten
Versorgung

• Spannung: 30 Vdc über KNX-Bus
• Stromaufnahme vom Bus: < 12 mA
• Leistungsaufnahme vom Bus: 360 mW

Ausgänge

• Anzahl: 4 (bistabile Relais)
• Nennspannung (Un): 100-230 Vac, 50/60 Hz
• Nennstrom (In): max. 10 A (sowohl @100 Vac als auch @230 Vac)
• Schaltleistung: 1000 W @100 Vac - 2200 W @230 Vac

Lieferumfang
Zum Lieferumfang gehört ein Anschlussklemmenblock für den Busanschluss.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmierdrucktaste und LED an der Front
• Busanschluss über KNX-Klemmen
• Lastanschlüsse über Schraubklemmen
• Klimaklasse 3K5 und mechanische Klasse 3M2 (EN 50491-2)
• Überspannungskategorie III (EN 60664-1)
• Verschmutzungsgrad 2 (IEC 60664-1)
• Montage auf 35 mm Hutschiene (EN 60715)
• Gerätebreite: 4 Moduleinheiten (1 ME = 18 mm)
• Schutzart: IP20 (installiertes Gerät)
• Gewicht: 205 g

Inbetriebnahme und Konfiguration
Detaillierte Parameterbeschreibungen sind im Applikationshandbuch des Geräts verfügbar. Zur Konfiguration und Inbetriebnahme wird ETS5 oder neuer benötigt. Applikationsprogramm für ETS: APEKFA1TP##.knxprod (## = Version).

Technische Spezifikationen

• Modell: EK-FA1-TP
• Bus-Schnittstelle: integriertes KNX
• Betriebsspannung: 30 Vdc (KNX-Bus)
• Aufnahme: < 12 mA vom Bus
• Leistung vom Bus: 360 mW
• Ausgänge: 4 bistabile Relais
• Maximaler Strom pro Kanal: 10 A
• Ausgangsspannung: 100-230 Vac, 50/60 Hz
• Schaltleistung pro Kanal: 1000 W @100 Vac / 2200 W @230 Vac
• Montage: 35 mm Hutschiene
• Modulare Größe: 4 ME (1 ME = 18 mm)
• Schutzart: IP20
• Gewicht: 205 g
