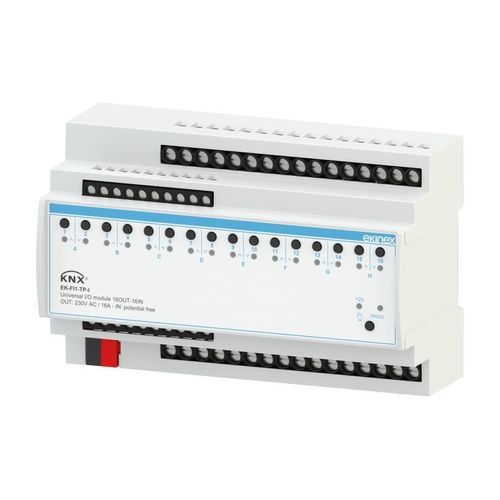

E/A-Modul / KNX EK-FI1-TP-I

Beschreibung
Das universelle I/O-Modul EK-FI1-TP-I der Serie ÆVO bietet eine flexible Steuerung für die Gebäudetechnik. Es kann bis zu 16 elektrische Ausgangsgruppen (Beleuchtung, Ventile) oder bis zu 8 motorisierte Antriebe (Rollläden, 3-Wege-Ventile) in unabhängigen oder kombinierten Konfigurationen steuern. Die Ausgänge verwenden potentialfreie bistabile Relais, die ihren Zustand bei Stromausfall beibehalten.

Zusätzliche Funktionen
Das Gerät unterstützt Szenen, Dimmen und die Klimaregelung für bis zu 8 Zonen mittels integrierter Thermostat-/Hygrostatfunktion. Es akzeptiert konventionelle potentialfreie Befehle und passive NTC-Temperatursensoren. Frontbedienelemente und Status-LEDs ermöglichen manuelle Bedienung und Programmierung; eine Taste schaltet zwischen Automatik- und Manuellbetrieb. Die KNX-Buskommunikation ist integriert und das Gerät ist für die Montage auf einer 35 mm Hutschiene ausgelegt. Die Versorgung erfolgt über den KNX-Bus ohne zusätzliche Hilfsversorgung.

Technische Daten
Versorgung

• Spannung: 30 Vdc über KNX-Bus

Ausgänge

• Anzahl: 16 (bistabile Relais)
• Ausgangsspannung: 230 V AC
• Strom: 16 A

Eingänge

• Gesamtanzahl: 16 (8 digitale Eingänge + 8 konfigurierbare analog/digital Eingänge)
• Sensor-Kompatibilität: passive NTC-Temperatursensoren 10 kΩ bei 25°C
• Befehlskompatibilität: potentialfreie Schalter, Taster oder konventionelle Sensoren

Lieferumfang
Im Lieferumfang ist ein Anschlussstecker für die KNX-Busleitung enthalten. NTC-Temperatursensoren sind separat zu bestellen.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Fronttasten und LEDs für Steuerung und Anzeige des Ausgangszustands
• Taste und LED für Programmierung / manuellen-automatischen Betrieb auf der Vorderseite
• KNX-Busanschluss über Anschlussklemme
• Anschluss der Verbraucher an Ausgänge über Schraubklemmen für Leiter bis 4 mm²
• Anschluss der Befehle an Eingänge über Schraubklemmen für Leiter bis 2,5 mm²
• Möglichkeit, unterschiedliche Phasen an benachbarten Ausgängen zu verbinden
• Gerät entspricht 4 Modulbreiten (1 MU = 18 mm)

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter ist im Anwendungs-Handbuch des Geräts verfügbar. Für Konfiguration und Inbetriebnahme ist ETS5 oder höher erforderlich. Applikationsprogramm für ETS: APEKFG1TPI##.knxprod.

Spezifikationen

• Modell: EK-FI1-TP-I
• Serie: ÆVO
• Bus-Schnittstelle: integriertes KNX
• Stromversorgung: 30 Vdc über KNX-Bus (keine Hilfsversorgung erforderlich)
• Ausgänge: 16 bistabile Relais, 230 V AC, 16 A
• Eingänge: 16 insgesamt (8 digital + 8 konfigurierbar analog/digital)
• Sensor-Eingänge: unterstützt NTC 10 kΩ @ 25°C
• Frontbedienung: Tasten und LEDs für Status und Programmierung
• Montage: 35 mm Hutschiene
• Abmessungen: 4 Modulbreiten (1 MU = 18 mm)
