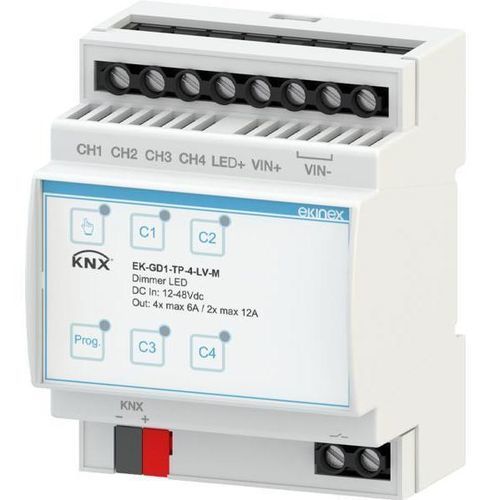

Dimmermodul EK-GD1-TP-4-LV-M

Produktübersicht
Der KNX 4-Kanal PWM-Dimmer EK-GD1-TP-4-LV ermöglicht die PWM-Lichtregelung für monochrome LED-Streifen und andere kompatible LED-Lasten. Zur Integration in KNX-Gebäudeautomationssysteme ausgelegt, wird das Gerät auf einer 4‑MU Hutschiene montiert und enthält ein integriertes SELV 30 Vdc Buskommunikationsmodul. KNX-zertifiziert, vorgesehen für den Einbau in Schaltschränken.

Technische Daten
Eingänge

• Konstante Eingangsspannung: 12 / 24 / 48 Vdc
• Versorgungsspannungsbereich: 10,8 Vdc – 52,8 Vdc
• Max. Eingangsstrom: 12 A

Ausgänge

• PWM-Ausgangsspannung: 12 / 24 / 48 Vdc
• Ausgangsstrom: 6 A pro Kanal (einzeln); bis zu 12 A bei Parallelschaltung von 2 Kanälen
• Bemessungsleistung pro Kanal: 72 W @12 Vdc, 144 W @24 Vdc, 288 W @48 Vdc

Dimmung

• PWM-Frequenz über ETS wählbar: 250 Hz – 6 kHz
• Dimmumfang: 1–100%

Lieferumfang
Eine Klemmleiste für den Busanschluss ist im Lieferumfang enthalten.

Funktionen / Merkmale

• Ein-/Ausschaltung und Dimmung von Einzel- oder Gruppenleuchten
• Wahl der PWM-Ausgangsfrequenz über ETS (250 Hz–6 kHz)
• Parallelschaltung der Ausgänge zur Leistungssteigerung möglich
• Über ETS einstellbare Ein-/Aus-Fade-Zeiten, minimale/maximale Helligkeit, lineare oder logarithmische Dimmkurve
• Weiches oder sofortiges Schalten mit einstellbarer Verzögerung
• Verhalten nach Spannungswiederkehr, Bus ON/OFF und Entladung über ETS konfigurierbar
• Kanäle via ETS als unabhängig, parallel oder Kopie eines anderen Kanals einstellbar
• Sperrfunktion, Erzwingung, Treppenlicht, Szenen, Nacht, Zähler- und Logikfunktionen pro Kanal (über ETS einstellbar)
• Alarm bei Stromausfall
• Manuelle Bedienung: Folientasten für lokalen ON/OFF-Test (kurzer Druck ON/OFF; Druck ≥2 s -> Blinken ~1 s)
• Relaiskontakt zum Abschalten der AC/DC-Versorgung bei abgeschalteten Ausgängen oder als Hilfsrelais
• Hilfsausgangsfunktion über Relais mit Statusmeldung im KNX

Umgebungsbedingungen und Weitere

• Betriebstemperatur: -20 °C … +40 °C
• Lagertemperatur/Transport: -40 °C … +60 °C
• Max. Gehäusetemperatur (tc): 80 °C
• Relative Luftfeuchte: bis 91% nicht kondensierend
• Schutzgrad: IP00 (IP20 im Verteiler)
• Versorgungs-/Lastverkabelung: massiv 0,2–4,0 mm² (24–11 AWG); fein 0,2–6 mm² (24–9 AWG)
• KNX-Busverkabelung: 0,6–0,8 mm² (19–18 AWG)
• Ablängung: 8,0 mm
• Gehäuse aus Kunststoff, 4 MU Hutschienenmontage
• Gewicht: 200 g
• Abmessungen (B×H×T): 71 × 91 × 62 mm

Konfiguration und Inbetriebnahme
Die detaillierte Parameterbeschreibung finden Sie im Geräteapplikationshandbuch. Zur Konfiguration wird ETS5 oder höher benötigt. Applikationsprogramm für ETS: APEKGDXTPXLVM##.knxprod (## = Version).

Technische Spezifikationen

• Modell: EK-GD1-TP-4-LV-M
• Typ: KNX 4-Kanal PWM-Dimmer für monochrome LED-Streifen
• Eingangsspannungen: 12 / 24 / 48 Vdc
• Versorgungsbereich: 10,8 – 52,8 Vdc
• Max. Eingangsstrom: 12 A
• Ausgangsstrom pro Kanal: 6 A (einzeln) / bis 12 A (parallel 2)
• Bemessungsleistung pro Kanal: 72 W @12 Vdc; 144 W @24 Vdc; 288 W @48 Vdc
• PWM-Frequenz: 250 Hz – 6 kHz (über ETS wählbar)
• Dimmumfang: 1–100%
• Schutzart: IP00 (IP20 im Schaltschrank)
• Anschlüsse: Versorgung/Last 0,2–6 mm²; KNX-Bus 0,6–0,8 mm²
• Gewicht & Abmessungen: 200 g; 71 × 91 × 62 mm
