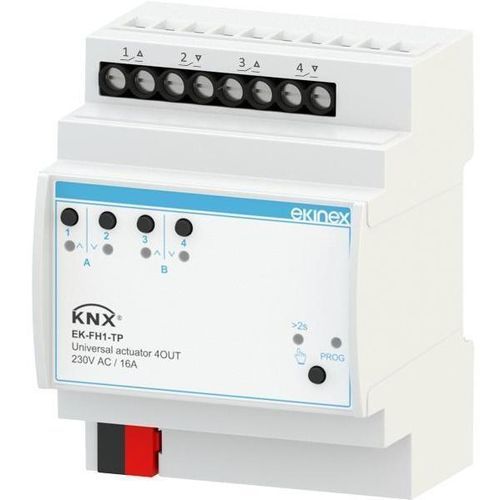

Jalousieaktor DIN-Schiene EK-FH1-TP

Beschreibung
KNX Universalschaltaktor EK-FH1-TP aus der Serie ÆVO, ausgelegt zur Steuerung von bis zu vier separaten elektrischen Lastgruppen (z. B. Beleuchtung, Ventile) oder bis zu zwei motorisierten Antrieben (z. B. Jalousien, 3-Wege-Ventile) unabhängig oder in Kombination. Das Gerät verfügt über potentialfreie Relaisausgänge mit bistabilen Relais, die den zuletzt gesetzten Schaltzustand auch bei Ausfall der Busversorgung beibehalten.

Bedienfunktionen
Das Gerät ist mit Tastern für die lokale Bedienung und LEDs zur Statusanzeige ausgestattet; ein Taster schaltet zwischen Automatik- und Handbetrieb. Es integriert ein KNX-Buskommunikationsmodul und ist für die Montage auf einer 35 mm DIN-Schiene vorgesehen. Die Versorgung erfolgt über den KNX-Bus (keine Hilfsversorgung erforderlich).

Technische Daten

• Versorgung: 30 V DC über KNX-Bus
• Ausgänge: 4 (bistabile Relais)
• Ausgangsspannung: 230 V AC
• Strom: 16 A pro Ausgang

Lieferumfang
Zum Lieferumfang gehört ein Anschlussklemmenblock für die Verbindung zur KNX-Busleitung.

Funktionen / Eigenschaften

• Gehäuse aus Kunststoff
• Fronttaster und LEDs für lokale Steuerung und Anzeige des Ausgangszustands
• Fronttaster und LED für Programmierung bzw. manuellen/automatischen Betrieb
• Busanschluss über KNX-Klemmen
• Anschlüsse für Lasten über Schraubklemmen, Leiterquerschnitt bis 4 mm²
• Möglichkeit, verschiedene Phasen an benachbarten Ausgängen anzuschließen
• Gerätebreite: 4 Module (1 ME = 18 mm)

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter findet sich im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. ETS-Applikation: APEKFH1TP##.knxprod

Merkmale / Technische Spezifikationen

• Marke: Ekinex
• Serie: ÆVO
• Typ: KNX Universalschaltaktor
• Modell (Produktcode): EK-FH1-TP
• Anzahl Ausgänge: 4 bistabile Relais
• Nenn-Ausgangsspannung: 230 V AC
• Maximalstrom pro Ausgang: 16 A
• Versorgung: über KNX-Bus (30 V DC), keine Hilfsversorgung
• Lastanschlüsse: Schraubklemmen, bis 4 mm²
• Lokale Steuerung und Programmierung über Taster und LEDs
• Montage: 35 mm DIN-Schiene
• Breite: 4 Module (1 ME = 18 mm)
• Programmierung: ETS-Applikation wird bereitgestellt (APEKFH1TP##)
