AC/DC-Stromversorgung EK-AM1-TP

DCfür DIN-Schienegesteuert

Übersicht

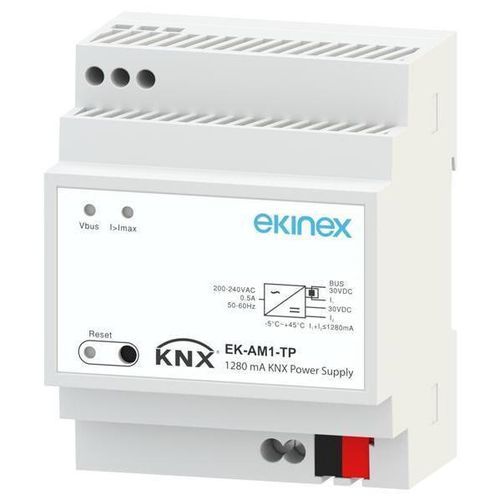

Das Ekinex EK-AM1-TP Netzteil liefert und überwacht die für den KNX-Bus erforderlichen 30 Vdc. Eine integrierte Spule entkoppelt die Stromversorgung von der Busleitung. Der Ausgang verfügt über Überlast- und Kurzschlussschutz. Eine zusätzliche 30 Vdc Hilfsausgang ist vorhanden; die Gesamtstromstärke beider Ausgänge (Busleitung + Hilfsausgang) darf 1280 mA nicht überschreiten. Das Gerät verträgt kurze Netzausfälle bis zu 200 ms.

Technische Daten

• Modell: EK-AM1-TP
• Versorgungsspannung: 230 Vac, 50/60 Hz
• Leistungsaufnahme: 39 W
• Verluste: < 3 W
• Spannung an der Busleitung: 30 Vdc +1/-2 Vdc (SELV)
• Spannung Hilfsausgang: 30 Vdc
• Nennstrom (gesamte Ausgänge): 1280 mA
• Pufferzeit / unterstützt kurze Netzausfälle: 200 ms

Funktionen

• Gehäuse aus Kunststoff
• Anschluss an die Busleitung über KNX-Klemme
• Hilfsstromanschluss über separate Schraubklemmen
• Netzanschluss über Schraubklemmen
• Überlast- und Kurzschlussschutz an den Ausgängen
• Spulenentkopplung zwischen Netzteil und Busleitung
• Schutzart IP20 (eingebaut)
• Klimaklasse 3K5 und Mechanische Klasse 3M2 (EN 50491-2)
• Verschmutzungsgrad 2 (IEC 60664-1)
• Schutzklasse I
• Montage auf 35 mm Hutschiene (EN 60715)
• Gerätebreite: 4 Teilungsbreiten (1 TE = 18 mm)
• Gewicht: 320 g

Konfiguration und Inbetriebnahme
Das Netzteil erfordert keine Konfiguration über ETS®. Die Anwendungsdatei APEKAM1TP ##.knxprod (## = Version) steht zur Verfügung, um das Gerät in ein ETS-Projekt aufzunehmen. Zur Inbetriebnahme die Eingangsversorgung einschalten; die grüne LED mit der Kennzeichnung "Vbus" zeigt den normalen Betrieb an.

Modell / Bestellinformation

• Modell: EK-AM1-TP
• Hersteller: Ekinex
