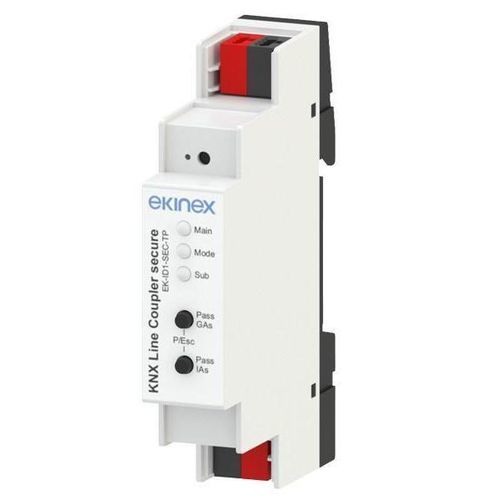

Linienkoppler Modul / KNX EK-ID1-SEC-TP

für DIN-Schiene

Beschreibung
Das Gerät ist ein KNX secure Linienkoppler, der galvanische Trennung zwischen Linien bietet und eine erweiterte Filtertabelle für Hauptgruppen 0...31 enthält. Es unterstützt KNX Data Security (AES-128), KNX Long Frames und ist kompatibel mit ETS® ab Version 5. Mit der Produktdatenbank für ETS6 kann das Gerät auch als Security Proxy und Segmentkoppler arbeiten. Tasten an der Frontseite ermöglichen das temporäre Deaktivieren der Telegrammfilter zu Testzwecken, und mehrfarbige LEDs zeigen Betriebszustände und Buskommunikationsfehler an. Die Einheit enthält ein integriertes KNX-Buskommunikationsmodul, ist für die Montage auf einer 35 mm Hutschiene vorgesehen und wird über den KNX-Bus (Hauptlinie) mit Strom versorgt. Als sichere Schnittstelle verhindert sie unbefugten Zugriff auf das System.

Technische Daten
Versorgung

• 30 V DC von der KNX-Busleitung
• Stromaufnahme: Hauptleitung ca. 5 mA, Nebenleitung ca. 3 mA

Anschlüsse

• Anschluss für KNX TP Hauptleitung (rot/schwarz)
• Anschluss für KNX TP Nebenleitung (rot/schwarz)

Umgebungsbedingungen

• Betriebstemperatur: -5 ... +45 °C
• Lagerungstemperatur: -25 ... +70 °C
• Relative Luftfeuchte (nicht kondensierend): 5 ... 93 %

Weitere Merkmale

• Gehäuse aus Kunststoff (PC)
• Montage auf 35 mm Hutschiene (EN 60715)
• Schutzart IP20 (installiert, EN 60529)
• Geräteklasse III (EN 60664-1)
• Klimaklasse 3K5 und Mechanikklasse 3M2 (EN 50491-2)
• 1 Moduleinheit (1 Einheit = 18 mm)
• Gewicht: 40 g
• Abmessungen (B×H×T): 17,8 × 90 × 60 mm

Funktionen / Merkmale
KNX

• Übertragungsmedium: TP/TP
• KNX-Sicherheit (AES-128) inkl. Support für Security Proxy
• Funktion als KNX-Segmentkoppler
• Erweiterte Filtertabelle für Hauptgruppen 0...31

Bedienelemente und Anzeigen

• 2 Tasten und 3 mehrfarbige LEDs
• KNX-Programmiertaste mit roter LED

Konfiguration und Inbetriebnahme
Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. Applikationsprogramm für ETS: APEKID1SECTP##.knxprod (## = Version).

Technische Spezifikationen

• Typ: KNX secure Linienkoppler
• Modell: EK-ID1-SEC-TP
• Versorgung: 30 V DC vom KNX-Bus
• Verbrauch: main ca. 5 mA, sub ca. 3 mA
• Schnittstelle: KNX TP/TP, unterstützt KNX Data Security (AES-128), KNX Long Frames
• Filterung: erweiterte Filtertabelle für Hauptgruppen 0...31
• Montage: 35 mm Hutschiene
• Schutz: IP20 (installiert)
• Gehäusematerial: PC (Kunststoff)
• Abmessungen: 17,8 × 90 × 60 mm
• Gewicht: 40 g
• Moduleinheiten: 1 Einheit (18 mm)
