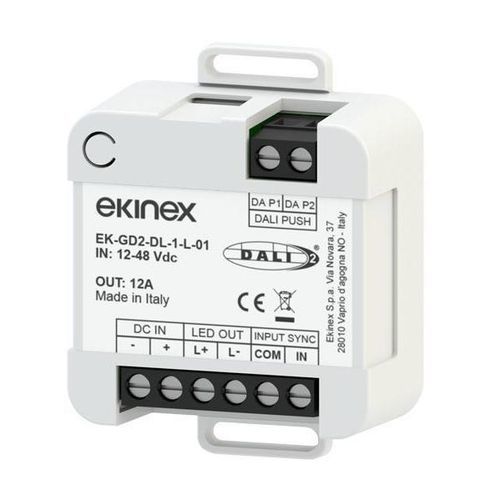

Dimmermodul EK-GD2-DL-1-L-01

Beschreibung
Das EK-GD2-DL-1-L-01 ist ein Niederspannungs-PWM-Dimmer zum Steuern einfarbiger LED-Streifen und PWM-dimmbarer LED-Lasten. Er unterstützt 12 Vdc, 24 Vdc und 48 Vdc Versorgungen (Betriebsbereich 8 Vdc–53 Vdc) und bietet mehrere Schnittstellen zur Steuerung. Betriebsmodi sind über onboard Dip-Schalter wählbar.

Steuerungsoptionen

• DALI1- oder DALI2-Bus
• Tastenschaltung (N/O) bei Netzspannung oder 12/24/48 V
• 0–10 V oder 1–10 V Analogsiganl (aktiv oder passiv)
• 47 kΩ linearer Potentiometer
• Anwesenheitssensor

Technische Daten
Eingänge

• Konstante Eingangsspannung: 12/24/48 Vdc
• Versorgungsspannungsbereich: min 8 Vdc – max 53 Vdc
• Steuerung: DALI2 / 0–10 V / 1–10 V / Taste / Potentiometer / Schalter / Sensor / Phasenabschnitt

Ausgänge

• PWM-Ausgangsspannung: 12/24/48 Vdc
• Ausgangsstrom: 12 A
• Anzahl Ausgänge: 1
• Nennleistung: 120 W @12 V, 288 W @24 V, 576 W @48 V
• Lastart: Einfarbige Dimmung
• PWM-Frequenz: 390 Hz – 3000 Hz

Dimmen

• Konfigurierbarer PWM-Frequenzbereich 390 Hz bis 3000 Hz

Funktionen / Merkmale

• Isolierter Tasten-Eingang; unterstützt aktives/passives Potentiometer, 0–10 V/1–10 V, Schalter, Sensor, Phasenabschnitt und DALI2 DT6 (hohe Kompatibilität mit Spannungs-Strom-Wandlern)
• Master/Slave-Funktionalität
• Programmierbarer zeitgesteuerter Start
• Menü für minimale Dimmänderung, Fade ON/OFF, Kurventyp und Frequenzeinstellung (Flimmerreduzierung) über Eingabetaste zugänglich
• Signalisierungs-LED zur Überprüfung der korrekten Stromversorgung
• Schutzfunktionen: Verpolung, Kurzschluss, Unterbrechung, Spannungsspitzen
• UL-zertifizierte Leiterplatte

Konfiguration und Inbetriebnahme
Montage, elektrische Verbindung, Konfiguration und Inbetriebnahme müssen von qualifiziertem Personal gemäß den geltenden Normen und Vorschriften durchgeführt werden.

Spezifikationen / technische Daten

• Produkttyp: Niederspannungs-PWM-Dimmer für einfarbige LED-Lasten
• Unterstützte Versorgungsspannungen: 12 Vdc, 24 Vdc, 48 Vdc (Betriebsbereich 8 Vdc–53 Vdc)
• Ausgangsstrom: 12 A; Nennleistung: 120 W @12 V, 288 W @24 V, 576 W @48 V
• Steuerschnittstellen: DALI1/DALI2, 0–10 V, 1–10 V, Taste, Potentiometer, Schalter, Sensor, Phasenabschnitt
• Konfigurierbare PWM-Frequenz: 390 Hz–3000 Hz (Einstellungen zur Flimmerreduzierung verfügbar)
• Einzelausgang
• Onboard Dip-Schalter zur Auswahl der Betriebsmodi
• Master/Slave-Fähigkeit und programmierbarer zeitgesteuerter Start
• Schutzfunktionen: Verpolung, Kurzschluss, Unterbrechung, Spannungsspitzen
