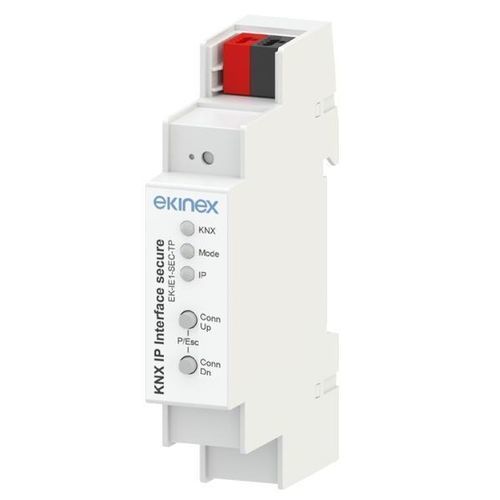

DIN-Schiene-Schnittstellenmodul EK-IE1-SEC-TP

KNXIPLAN

Beschreibung
Das Ekinex EK-IE1-SEC-TP ist eine sichere KNX IP-Schnittstelle, die eine bidirektionale Datenverbindung zwischen PC und KNX-Bus über LAN herstellt. Sie unterstützt KNXnet/IP-Tunneling und ermöglicht Adressierung, Parametrierung, Überwachung, Protokollierung und Diagnose von KNX-Geräten mittels ETS. Das Gerät ist für die Montage auf Hutschiene ausgelegt und wird über den KNX-Bus versorgt.

Technische Daten

• Versorgung über KNX-Bus (21–30 Vdc)
• Stromaufnahme: 20 mA vom KNX-Bus
• Bis zu 8 gleichzeitige KNXnet/IP-Verbindungen
• Betriebstemperatur: -5 bis +45 °C
• Relative Luftfeuchte: 5–93% nicht kondensierend

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmierungstaste und LED an der Front
• Status- und Datenverkehrs-LEDs für KNX-Bus und Ethernet
• Tasten zur Aktivierung spezieller Funktionen
• Anschluss an Bus per KNX-Klemme
• Anschluss an Ethernet per RJ45-Buchse
• Montage auf 35 mm Hutschiene (nach EN 60715)
• Breite: 1 Moduleinheit (1 ME = 18 mm)
• Schutzart: IP20 (installiertes Gerät)
• Unterstützung von KNX Secure, aktivierbar via ETS

Inbetriebnahme und Konfiguration
Für Inbetriebnahme und Konfiguration wird ETS5 oder höher benötigt. ETS-Anwendungsprogramm: APEKIE1SECTP##.knxprod (## = Version).

Technische Merkmale / Spezifikationen

• Versorgung: über KNX-Bus (21–30 Vdc)
• Aufnahme: 20 mA vom KNX-Bus
• KNXnet/IP-Verbindungen: bis zu 8 gleichzeitig
• Betriebstemperatur: -5 bis +45 °C
• Relative Luftfeuchte: 5–93% nicht kondensierend
• Montage: 35 mm Hutschiene (EN 60715)
• Abmessung: 1 Moduleinheit (1 ME = 18 mm)
• Schutz: IP20 (installiertes Gerät)
• Schnittstelle: RJ45 Ethernet und KNX-Klemme
• Sicherheit: KNX Secure Unterstützung
