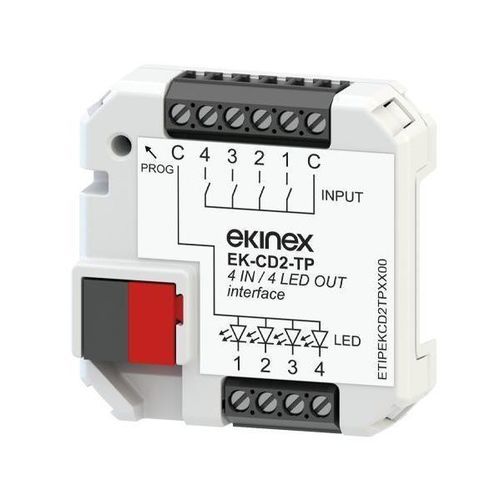

E/A-Modul / KNX EK-CD2-TP

Beschreibung
Das Ekinex® EK-CD2-TP ist eine universelle KNX-Schnittstelle, einsetzbar als Eingänge und/oder Ausgänge. Das Gerät bietet:

• Eingänge zum Anschluss konventioneller Schalter, Taster oder nicht-kommunizierender Sensoren bzw. binärer Signale anderer Geräte zur Steuerung von KNX-Bus-Funktionen
• Steuerausgänge zum Ansteuern energiearmer LEDs

Die Abfragespannung der Kanäle wird intern erzeugt. Das Gerät verfügt über ein integriertes KNX-Buskommunikationsmodul und ist für Unterputzmontage an der Wand oder für die Montage auf einer 35-mm-Tragschiene mittels Halterung ausgelegt. Die Versorgung erfolgt über den KNX-Bus, eine Zusatzversorgung ist nicht erforderlich.

Stromversorgung

• Versorgung 30 Vdc über KNX-Bus
• Stromaufnahme vom Bus < 10 mA

Lieferumfang
Der Lieferumfang umfasst einen Anschlussklemmenblock für die Verbindung zur KNX-Busleitung.

Zubehör
Halter für Montage auf 35 mm Tragschiene (Art.-Nr. EK-SMG-35) und Feder für die Rückbefestigung an Ekinex® Wandgeräten (Art.-Nr. EK-MAR-...) sind separat erhältlich.

Funktionen / Eigenschaften

• Gehäuse aus Kunststoff
• Programmiertaste und LED am Gehäuse
• Anschluss an die Busleitung über KNX-Klemme
• Anschluss von Ein- und Ausgängen über Schraubklemmen
• Schutzart IP20 (Gerät installiert)
• Gewicht 20 g

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter befindet sich im Anwendungshandbuch des Geräts. Für Konfiguration und Inbetriebnahme wird ETS5 2.0 oder höher benötigt. Anwendungsprogramm für ETS: APEKCD2TP##.knxprod (## = Version).

Technische Daten

• Modell: EK-CD2-TP
• Typ: universelle KNX-Schnittstelle mit Ein-/Ausgangsfunktionen
• Konfiguration: 4 Eingänge / 4 Ausgänge (4 IN / 4 OUT)
• Versorgung: 30 Vdc über KNX-Bus
• Aufnahme: < 10 mA vom Bus
• Ausgänge ausgelegt zum Ansteuern energiearmer LEDs
• Integriertes KNX-Kommunikationsmodul
• Montage: Unterputz oder auf 35 mm Tragschiene mit Halter
• Anschlüsse: KNX-Busklemme; Schraubklemmen für Ein-/Ausgänge
• Integrierte Programmiertaste und LED
• Schutzart: IP20 (Gerät installiert)
• Gewicht: 20 g
