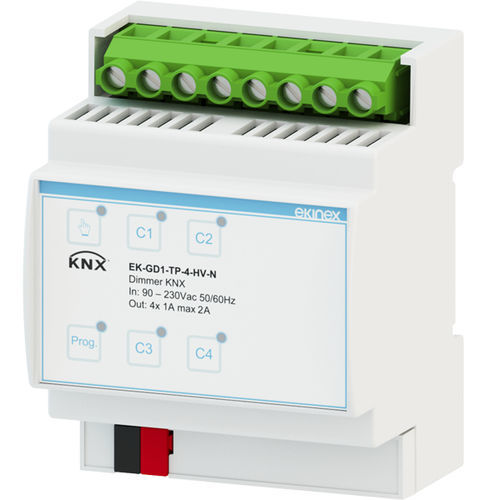

Dimmermodul EK-GD1-TP-4-HV-N

Beschreibung
Der EK-GD1-TP-4-HV-N ist ein KNX-Busgerät mit einem 4-Kanal Phasenabschnitt/Phasenanschnitt-Dimmer für netzgespeiste Leuchtmittel. Für die Integration in KNX-Gebäude- und Heimautomationssysteme konzipiert, vereinfacht er die Lastanschlüsse und bietet flexible Dimm- und Steuerungsoptionen.

Technische Daten
Eingänge

• Versorgungsspannung: 90–230 Vac, 50/60 Hz
• Max. Eingangsstrom: 2 A

Ausgänge

• Ausgangsspannung: 90–230 Vac, 50/60 Hz
• Ausgangsleistung pro Kanal: 110 W @110 Vac; 220 W @220 Vac; 230 W @230 Vac
• Mindestlast: 1 W pro Kanal
• Max. Strom pro Ausgang: 1 A pro Kanal
• Max. Gesamtstrom: 2 A
• Klemmen: Schraubklemmen (max. 4 mm2)

Dimmen

• Dimmverfahren: Trailing Edge, Leading Edge (per ETS wählbar) und AI Edge (optimiert für 230 Vac LED‑Strips)
• Dimmumfang: 1–100%

Hinweise
Geeignete Lasten: Glühlampen, netzspannungs-Halogenlampen, netzspannungs-dimmfähige LED‑Leuchtmittel, dimmbare LED‑Strips sowie Schaltnetzteile, die für Phasenabschnittsdimmung vorgesehen sind. Im Trailing-Edge-Modus erfolgt der Phasenschnitt am Ende der Halbwelle.

Funktionen / Merkmale

• Betriebstemperatur: 20 °C bis +40 °C
• Lagertemperatur/Transport: -40 °C bis +60 °C
• Max. Nenngehäusetemperatur (tc): 80 °C
• Relative Luftfeuchte: bis 91% ohne Kondensation
• Schutzart: IP00 (IP20 in Abzweigdose oder Schaltschrank)
• Versorgungs- und Lastverkabelung: 1,5 mm2 (einadrig) oder 2,5 mm2 ( mehrdrähtig), 16–13 AWG
• KNX-Busverkabelung: 0,26–0,5 mm2, 23–20 AWG
• Abisolierlänge: 5,0–6,0 mm
• Kunststoffgehäuse, 4 UM Bauform für Schalttafel
• Gewicht: 200 g
• Abmessungen (L×H×T): 71 × 91 × 62 mm

Technische Daten / Spezifikationen

• Produktcode: EK-GD1-TP-4-HV-N
• Versorgungsspannung (Eingang/Ausgang): 90–230 Vac, 50/60 Hz
• Max. Eingangsstrom: 2 A
• Max. Strom pro Ausgang: 1 A pro Kanal
• Max. Gesamtstrom: 2 A
• Ausgangsleistung pro Kanal: 110 W @110 Vac; 220 W @220 Vac; 230 W @230 Vac
• Mindestlast: 1 W pro Kanal
• Klemmen: Schraubklemmen bis 4 mm2
• KNX-Busverkabelung: 0,26–0,5 mm2
• Schutzart: IP00 (IP20 in Abzweigdose oder Schaltschrank)
• Betriebstemperaturbereich: 20 °C bis +40 °C
• Lager-/Transporttemperaturbereich: -40 °C bis +60 °C
• Max. Nenngehäusetemperatur (tc): 80 °C
• Gewicht: 200 g
• Abmessungen (L×H×T): 71 × 91 × 62 mm
