E/A-Modul / KNX EK-CG2-TP

Beschreibung

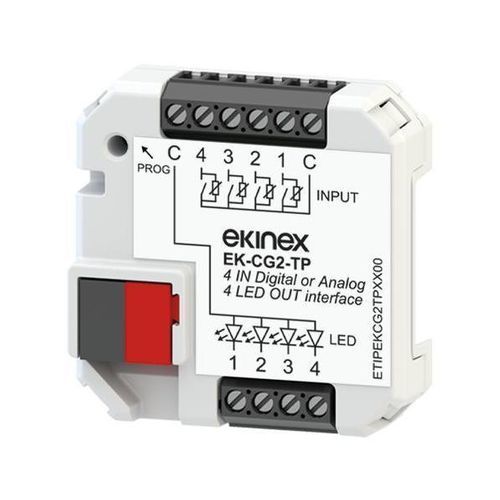

Die universelle Schnittstelle Ekinex® EK-CG2-TP ist ein KNX-Gerät, das als Ein- und/oder Ausgänge genutzt werden kann. Das Gerät bietet 4 konfigurierbare Eingänge und 4 Steuerausgänge zum Ansteuern von stromsparenden LEDs.

Eingänge

• Die Eingänge können einzeln konfiguriert werden, um an den KNX-Bus angeschlossen zu werden: Schalter, Taster oder konventionelle (nicht adressierbare) Sensoren oder binäre Signale von anderen Geräten zur Steuerung von KNX-Funktionen
• Passive Temperaturfühler (NTC 10 kΩ bei 25°C). Die gemessene Raumtemperatur kann auf dem Bus gesendet oder zur Klimaregelung vor Ort über die integrierte Thermostatfunktion verwendet werden

Die Abfragespannung der Eingangskanäle wird intern erzeugt. Das Gerät verfügt über ein integriertes KNX-Kommunikationsmodul und ist für Unterputzmontage an der Wand oder auf einer 35 mm Hutschiene mittels Halter vorgesehen. Die Versorgung erfolgt über den KNX-Bus; eine Hilfsversorgung ist nicht erforderlich.

Stromversorgung

• 30 Vdc Versorgung über KNX-Bus
• Stromaufnahme vom Bus < 10 mA

Lieferumfang
Der Lieferumfang enthält einen Anschlussklemmenblock für den Anschluss an die Busleitung. NTC-Temperaturfühler für als analog konfigurierte Kanäle sind separat zu bestellen.

Zubehör
Halter für Montage auf 35 mm Hutschiene (Code EK-SMG-35) und Feder zur Befestigung an der Rückseite von Ekinex® Wandgeräten (Code EK-MAR-...) sind separat erhältlich.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmier-Taster und LED am Gehäuse
• Anschluss an die Busleitung über KNX-Klemme
• Schraubklemmen für Eingangs- und Ausgangsanschlüsse
• Schutzart IP20 (installiertes Gerät)
• Gewicht 20 g

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter ist im Anwendungshandbuch des Geräts enthalten. Für die Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. Anwendungsprogramm für ETS: APEKCG2TP##.knxprod (## = Version).

Technische Daten

• Modell: EK-CG2-TP
• Typ: KNX-E/A-Schnittstelle mit Thermostatfunktion
• Eingänge: 4 konfigurierbare Eingänge (DI oder NTC)
• Ausgänge: 4 Steuerausgänge zum Ansteuern stromsparender LEDs
• Fühlerunterstützung: NTC 10 kΩ bei 25°C für als analog konfigurierte Eingänge
• Abfragespannung der Kanäle intern erzeugt
• Integriertes KNX-Kommunikationsmodul
• Montage: Unterputz oder auf 35 mm Hutschiene mittels Halter
• Stromversorgung: über KNX-Bus (30 Vdc)
• Aufnahme: < 10 mA vom Bus
• Konnektivität: KNX-Busklemme; Schraubklemmen für Ein-/Ausgänge
• Programmierung: integrierter Programmier-Taster und LED
• Softwareanforderungen: ETS5 oder höher; Programmdatei APEKCG2TP##.knxprod
• Schutzart: IP20 (installiertes Gerät)
• Gewicht: 20 g
• Empfohlenes Zubehör: Halter EK-SMG-35, Feder EK-MAR-...
