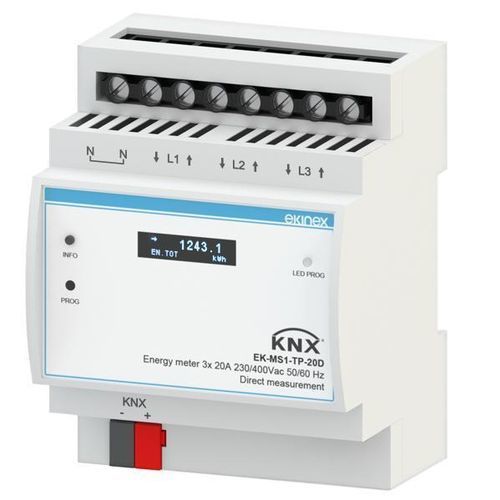

Dreiphasiger Energiezähler EK-MS1-TP-20D

einphasigdigitalfür mehrere Stromkreise

Beschreibung
Was nicht gemessen wird, kann nicht verbessert werden: Ekinex unterstützt die Energieeffizienz von Gebäuden mit seiner Smart Metering-Lösung. Der KNX dreiphasige Sekundär-Stromzähler ist für die Messung von Wirkarbeit und Blindarbeit mit bidirektionaler Zählung (Import/Export) ausgelegt. Er stellt elektrische Parameter über den KNX-Bus bereit und lässt sich in Energiemanagement- und Automationssysteme integrieren.

Technische Daten

• Nennspannung Un: 3x230/400 V AC (±20%)
• Nennfrequenz fn: 50 Hz
• Direktanschluss Strom Imax: 20 A
• Bus-Stromaufnahme: < 10 mA

Lieferumfang
Ein Anschlussklemmenmodul für die Verbindung zur KNX-Busleitung ist im Lieferumfang enthalten.

Funktionen / Merkmale

• OLED-Display zur Anzeige von Messwerten und Diagnoseinformationen
• Bidirektionale Messung aktiver und reaktiver Größen für ein- und dreiphasige Stromkreise
• Drei Messkreise; jeder kann als unabhängiger einphasiger Kreis verwendet werden
• Direktanschluss über Schraubklemmen; Leiterquerschnitt bis 4 mm²
• Genauigkeit besser als 2%
• Integriertes KNX-Kommunikationsmodul zur Veröffentlichung von Werten auf dem KNX-Bus
• Gehäuse: 4 UM modulares Kunststoffgehäuse (1 UM = 18 mm)

Konfiguration und Inbetriebnahme
Parameter und Verhalten sind über ETS konfigurierbar. Für Konfiguration und Inbetriebnahme werden ETS5 oder neuere Versionen benötigt. Applikationsprogramm für ETS: APEKMSXTP##.knxprod

Spezifikationen

• Gemessene Größen: Wirkarbeit und Blindarbeit, Strom, Spannung, Wirkleistung und Blindleistung, Leistungsfaktor und weitere elektrische Parameter
• Bidirektionale Erfassung für importierte und exportierte Energie
• Drei Messkreise für Direktanschluss bis 20 A; nutzbar als unabhängige einphasige Kreise
• Integriertes KNX-Kommunikationsmodul; Gesamt-/Teilzähler, Vergleicher und konfigurierbare Logikfunktionen
• Hutschienenmontage nach EN 60715 für Schaltschränke und Verteilerschränke
• Anzeige: OLED für Mess- und Diagnoseinformationen
• Genauigkeit: < 2%
• Gehäuse: 4 UM modulares Kunststoffgehäuse (1 UM = 18 mm)
• Anschlussklemmen: Schraubklemmen für Leiterquerschnitte bis 4 mm²
• Bus-Stromaufnahme: < 10 mA
