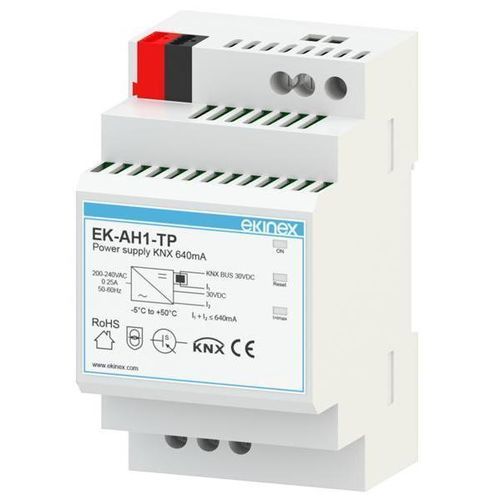

AC/DC-Stromversorgung EK-AH1-TP

für DIN-SchienegesteuertDoppelausgang

Beschreibung
Das Ekinex® EK-AH1-TP ist ein KNX-Bus-Netzteil, das die für KNX-Anlagen erforderlichen 30 Vdc erzeugt und überwacht. Es enthält eine Entkopplungswicklung zwischen Netzteil und Busleitung und bietet Überspannungs-, Überstrom- und Kurzschlussschutz. Ein zusätzlicher 30 Vdc Hilfsausgang steht zur Versorgung weiterer SELV-Geräte zur Verfügung. Die Gesamtstromstärke beider Ausgänge (Bus + Hilfsausgang) ist auf 640 mA begrenzt. Das Gerät verträgt kurze Netzausfälle.

Technische Daten

• Eingangsspannung: 200–230 Vac, 50/60 Hz
• Leistungsaufnahme: 20 W
• Verluste: < 3 W
• Busspannung: 30 Vdc ±5% (SELV)
• Spannung Hilfsausgang: 30 Vdc
• Nennstrom (gesamte Ausgänge): 640 mA
• Puffertime: 200 ms

Versorgung
Anschlussklemme zur direkten Verbindung mit der KNX-Busleitung vorhanden.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Busanschluss über KNX-Klemme
• Hilfsversorgung über separate Schraubklemmen
• Stromversorgung über Schraubklemmen
• Schutzart: IP20 (eingebaut)
• Klimaklasse: 3K5; Mechanische Klasse: 3M2 (EN 50491-2)
• Verschmutzungsgrad 2 (IEC 60664-1)
• Schutzklasse II
• Montage auf 35 mm Tragschiene (EN 60715)
• Breite: 3 Teilungseinheiten (1 UM = 18 mm)
• Gewicht: 195 g

Konfiguration und Inbetriebnahme
Keine Gerätekonfiguration erforderlich. ETS-Applikationsprogramm: APEKAB1TP##.knxprod (## = release).

Technische Spezifikationen

• Modell: EK-AH1-TP
• Marke: Ekinex
• Eingangsspannung: 200–230 Vac, 50/60 Hz
• Leistungsaufnahme: 20 W
• Verluste: < 3 W
• Busspannung: 30 Vdc ±5% (SELV)
• Spannung Hilfsausgang: 30 Vdc
• Nennstrom (gesamte Ausgänge): 640 mA
• Schutzfunktionen: Überspannung, Überstrom, Kurzschluss
• Puffertime: 200 ms
• Schutzart: IP20 (eingebaut)
• Klimaklasse: 3K5; Mechanische Klasse: 3M2 (EN 50491-2)
• Verschmutzungsgrad: 2 (IEC 60664-1)
• Schutzklasse: II
• Montage: 35 mm Tragschiene (EN 60715)
• Breite: 3 Teilungseinheiten (1 UM = 18 mm)
• Gewicht: 195 g
• ETS-Applikationsprogramm: APEKAB1TP##.knxprod
