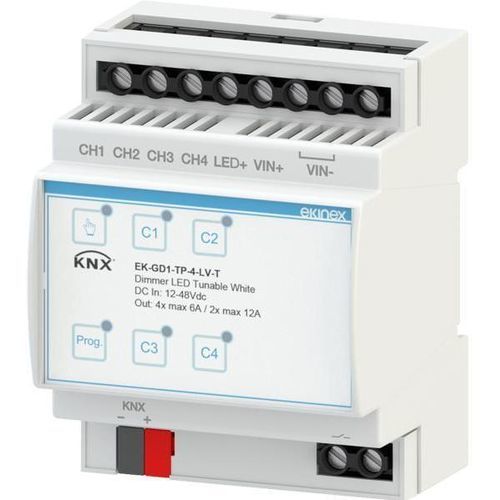

Dimmermodul EK-GD1-TP-4-LV-T

Beschreibung
Der EK-GD1-TP-4-LV-T ist ein 4-Kanal KNX-Dimmer für Konstantspannungs-LED-Lasten (CV) und bietet PWM-Helligkeitssteuerung für 12/24/48 Vdc. Entwickelt für dimmbare LED-Streifen und LED-Lasten, unterstützt er monochrome und CCT-Anwendungen (Tunable White). Die DIN-Hutschienenmontage ermöglicht einfache Integration in Verteilungen. Das Gerät verfügt über ein integriertes SELV 30 Vdc Bus-Kommunikationsmodul und ist KNX-zertifiziert.

Technische Daten
Eingänge

• Versorgungsspannung: min 10,8 Vdc — max 52,8 Vdc
• Unterstützte konstante Eingangsspannungen: 12 / 24 / 48 Vdc

Ausgänge

• PWM-Ausgänge: 12 / 24 / 48 Vdc
• Ausgangsstrom: 6 A pro Kanal (12 A bei Parallelschaltung von zwei Kanälen)
• Anzahl Ausgänge: 4
• Nennleistung pro Kanal: 72 W @12 V, 144 W @24 V, 288 W @48 V

Dimmung

• PWM-Frequenz über ETS einstellbar von 250 Hz bis 6 kHz
• Dimmumfang: 1–100%

Versorgung
Die Stromversorgung verfügt über einen Anschluss für die Busleitung (SELV 30 Vdc).

Funktionen / Merkmale

• Kunststoffgehäuse für Hutschienenmontage 35 mm (4 Module)
• Schutzart: IP20 (eingebaut)
• Ein-/Aus- und Helligkeitssteuerung für einzelne oder gruppierte Leuchten; Unterstützung für Tunable White und DimToWarm
• Wahl der PWM-Ausgangsfrequenz über ETS (250 Hz–6 kHz)
• Konfigurierbare Fade-in/-out-Zeiten, Mindest-/Maximalhelligkeit, lineare oder logarithmische Kennlinie über ETS
• Soft- oder Sofort-Ein/Aus mit einstellbarer Verzögerung
• Parallelschaltung von Ausgängen zur Leistungssteigerung möglich
• Konfigurierbares Verhalten nach Wiederkehr der Versorgung; Bus-ON/OFF, Download über ETS
• Kanalmodi via ETS einstellbar: unabhängig, parallel oder Tunable White
• Sperrfunktion, erzwungener Betrieb, Treppenlicht, Szenarien, Nachtmodus, Zähler und logische Funktionen pro Kanal (über ETS einstellbar)
• Stromausfallmeldung
• Lokale Membrantasten zur manuellen Kontrolle und Prüfung der Kanäle 1–4 (kurz drücken = ON/OFF; drücken ≥2 s = periodisches Blinken)
• Relaiskontakt zum Abschalten der AC/DC-Versorgung, wenn die 12/24/48 Vdc-Ausgänge aus sind, oder alternativ als Hilfsausgang
• Hilfsausgangsfunktion über Relais mit Zustandsmeldung über KNX

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter finden Sie im Geräteeinsatzhandbuch. Für Konfiguration und Inbetriebnahme ist ETS5 oder höher erforderlich. Anwendungsprogramm für ETS: APEKGDXTPXLVTW##.knxprod (## = Version).

Eigenschaften / technische Spezifikationen

• Produktcode: EK-GD1-TP-4-LV-T
• Serie: EK-GD1
• Kompatible Lasten: dimmbare LED-Streifen und LED-Lasten; geeignet für monochrome und CCT (Tunable White) Streifen
• Versorgungsspannungsbereich: 10,8–52,8 Vdc; unterstützte konstante Eingangsspannungen: 12 / 24 / 48 Vdc
• Ausgänge: 4 PWM-Kanäle; 6 A pro Kanal (12 A für zwei parallele Kanäle)
• Nennleistung pro Kanal: 72 W (@12 V), 144 W (@24 V), 288 W (@48 V)
• PWM-Dimmfrequenz: konfigurierbar 250 Hz–6 kHz
• Dimmumfang: 1–100%
• Montage: 35 mm Hutschiene (4 Module)
• Schutzart: IP20 (eingebaut)
• Gehäuse: Kunststoff
• Integriertes SELV 30 Vdc Bus-Kommunikationsmodul; KNX-zertifiziert
• Lokale Membrantasten für Test und manuelle Steuerung
• Relais zur Umschaltung der Versorgung/ Hilfsausgang mit KNX-Status
• ETS-konfigurierbare Funktionen: PWM-Frequenz, Fade-Zeiten, min/max Helligkeit, Kennlinie, Kanalmodus, Verhalten nach Spannungsunterbrechung, logische Funktionen, Zähler, Szenarien
