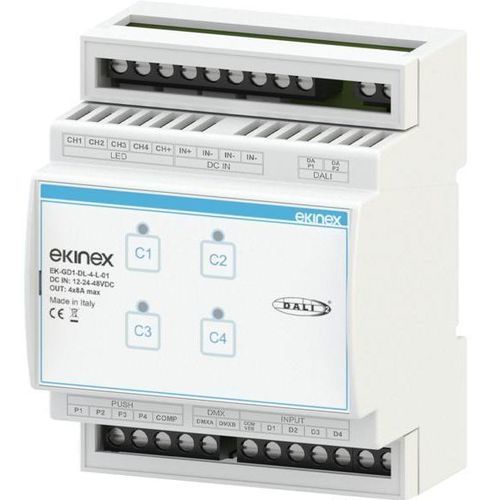

Dimmermodul EK-GD1-DL-4-L-01

Beschreibung
Der EK-GD1-DL-4-L-01 ist ein DALI 2 Standard 4-Kanal-Dimmer, betrieben mit 12/24/48 Vdc. Er bietet flimmeroptimiertes PWM-Dimmen für Niederspannungs-LED-Anwendungen und unterstützt Helligkeitssteuerung, Tunable White (TW) sowie RGB/RGBW-Farbensteuerung (DT6 und DT8) über DALI 2 Bus-Eingänge gemäß IEC 62386. Betriebsmodi werden lokal über einen Dip-Schalter eingestellt, was die Einheit für den Einsatz in architektonischen Beleuchtungssystemen geeignet macht.

Technische Daten
Eingänge

• Konstante Eingangsspannungen: 12 Vdc, 24 Vdc, 48 Vdc
• Betriebsspannungsbereich: 8 ÷ 53 Vdc

Ausgänge

• Anzahl Ausgänge: 4 PWM-Kanäle
• PWM-Ausgangsspannung: 12/24/48 Vdc
• Unterstützte Lasttypen: Einfarbig, Tunable White (TW), RGB, RGBW (DT6 und DT8)
• Ausgangsstrom pro Kanal: 0 A ÷ 8 A
• Einzelkanalbetrieb: bis zu 32 A (max. 1536 W @48 Vdc)
• Nennleistung pro Kanal: 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)

Steuerung

• Steuerschnittstellen: DALI2 DT6/DT8, 0-10V / 1-10V (aktiv/passiv), PUSH, Linearpotentiometer, Schalter, Sensor, Phasenabschnitt, DMX512A-RDM, BLE

Hinweise zum Flimmern
Das Flimmerverhalten wurde über den gesamten Dimm-Bereich charakterisiert. Die Ergebnisse zeigen Niedrigrisiko- und keine-beobachtbaren-Effekt-Zonen gemäß IEEE 1789-2015; entnehmen Sie die frequenzabhängigen Angaben den Gerätedaten.

Funktionen / Merkmale

• Isolierte PUSH-Eingänge und Unterstützung für aktiven/passiven 0-10V/1-10V Potentiometerbetrieb
• Unterstützung für Schalter, Sensoren, Phasenabschnitt, DALI2 DT6/DT8, DMX512A-RDM und BLE
• Master/Slave-Funktionalität über DMX512A-RDM
• Status-LEDs für Ausgänge und Gerätkonfiguration
• Wählbare PWM-Frequenzen: 390 Hz, 3000 Hz, 10000 Hz
• Schutzfunktionen: Verpolungsschutz, Kurzschluss, Leerlauf, Spannungsspitzen
• Lokal einstellbarer Dip-Schalter zur Auswahl des Betriebsmodus

Konfiguration und Inbetriebnahme
Die Konfiguration und Inbetriebnahme sind gemäß dem Gebäudeautomationskonzept durch einen qualifizierten Fachmann durchzuführen, um korrekte Adressierung, Steuerintegration und Sicherheitskonformität zu gewährleisten.

Eigenschaften / technische Spezifikationen

• Modellcode: EK-GD1-DL-4-L-01
• DALI-Standard: DALI 2 (Eingänge konform mit IEC 62386)
• Unterstützte konstante Eingangsspannungen: 12 Vdc, 24 Vdc, 48 Vdc
• Versorgungsbereich: 8 ÷ 53 Vdc
• 4 PWM-Ausgänge geeignet für 12/24/48 Vdc LED-Lasten
• Unterstützte Lasttypen: Einfarbig, Tunable White (TW), RGB, RGBW (DT6 und DT8)
• Ausgangsstrom pro Kanal: 0 ÷ 8 A (Einzelkanal bis 32 A)
• Nennleistung pro Kanal: 96 W (@12 Vdc), 192 W (@24 Vdc), 384 W (@48 Vdc)
• Steuerungen: DALI2 DT6/DT8, 0-10V/1-10V, PUSH, Potentiometer, Schalter, Sensor, Phasenabschnitt, DMX512A-RDM, BLE
• PWM-Frequenzen: 390 Hz, 3000 Hz, 10000 Hz
• Schutzmechanismen: Verpolung, Kurzschluss, Leerlauf, Spannungsspitzen
• Anzeige-LEDs und lokaler Dip-Schalter zur Moduswahl
• Master/Slave über DMX512A-RDM
• Flimmerleistungscharakterisierung gemäß IEEE 1789-2015
