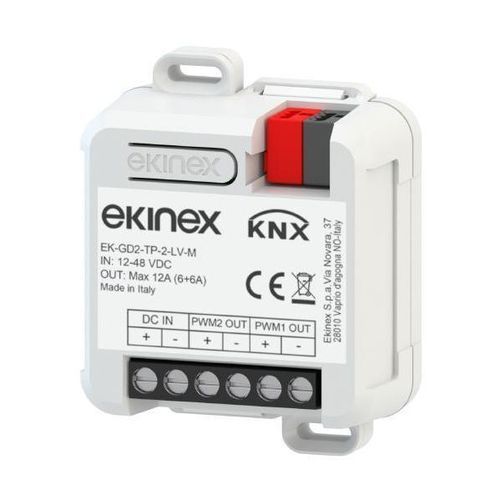

Dimmermodul EK-GD2-TP-2-LV-M

Beschreibung
Der EK-GD2-TP-2-LV-M ist ein KNX 2-Kanal-Dimmer für LED-Lasten und bietet PWM-Helligkeitssteuerung, optimiert für dimmbare und monochrome LED-Streifen. Er integriert ein SELV 30 Vdc KNX-Kommunikationsmodul und ist KNX-zertifiziert. Das Gerät ist für Tragschienen- oder Einbauinstallation ausgelegt und erlaubt parallelen Anschluss von Ausgängen zur Erhöhung der Gesamtleistung.

Technische Daten
Eingang

• Konstante Eingangs­spannung: 12/24/48 Vdc
• Versorgungsbereich: 10,8 Vdc – 52,8 Vdc
• Max. Eingangsstrom: 12 A

Ausgänge

• PWM-Ausgangsspannung: 12/24/48 Vdc
• Ausgangsstrom: 6 A je Kanal (bis 12 A bei paralleler Verbindung von zwei Kanälen)
• Nennleistung pro Kanal: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)

Dimmung

• PWM-Frequenz einstellbar: 250 Hz – 6 kHz
• Dimmumfang: 1–100%

Versorgung

• Versorgungs­klemme mit Anschlussmöglichkeit für die KNX-Busleitung

Funktionen / Merkmale

• Ein/Aus-Steuerung und individuelle oder gruppierte Helligkeitsregelung von Leuchten
• Wählbare PWM-Frequenz über ETS (250 Hz – 6 kHz)
• Konfigurierbare Fade-in/-out-Zeiten, Minimal-/Maximalhelligkeit und lineare/logarithmische Kennlinie über ETS
• Weiches oder sofortiges Ein-/Ausschalten mit programmierbaren Verzögerungen
• Möglichkeit zur Parallelschaltung der Ausgänge zur Leistungssteigerung
• Verhalten nach Spannungswiederkehr konfigurierbar; Parameterübernahme via ETS
• Kanäle via ETS als unabhängig, parallel oder Kopie eines anderen Kanals einstellbar
• Sperrfunktion, Zwangsbetrieb, Treppenlicht, Szenarien, Nachtmodus, Zähler- und Logikfunktionen pro Kanal (konfigurierbar über ETS)
• Stromausfallalarm
• Hilfsausgang über externes Relais mit Statusmeldung über KNX
• Installateurmodus (KNX-Bus aktiv): ca. 2 s Programmier-Taste drücken, um Programmier-LED und Lastblinken (~1 s) ein-/auszuschalten

Umgebungsbedingungen und weitere Eigenschaften

• Betriebstemperatur: -20 °C bis +40 °C
• Lagerungstemperatur: -40 °C bis +60 °C
• Transporttemperatur: -40 °C bis +60 °C
• Max. Gehäusetemperatur (tc): 50 °C
• Relative Luftfeuchte: bis 91% nicht kondensierend
• Schutzart: IP00 (IP20 in Anschlussdose oder Schaltschrank)
• Versorgungs- und Lastverdrahtung: 0,05 – 2,5 mm² (30 – 12 AWG)
• KNX-Busverdrahtung: 0,6 – 0,8 mm² (19 – 18 AWG)
• Abmantellänge: 8,0 mm
• Kunststoffgehäuse
• Montage: Einbaudose oder Tragschiene (Zubehör beiliegend)
• Gewicht: 37 g
• Abmessungen (B×H×T): 53 × 61 × 29 mm

Konfiguration und Inbetriebnahme
Detaillierte Parameterbeschreibungen finden Sie im Gerätedokumentationshandbuch. Für Konfiguration und Inbetriebnahme ist ETS5 oder höher erforderlich. Anwendungsprogramm für ETS: APEKGDXTPXLVM##.knxprod (## = Version).

Technische Spezifikationen

• Produkttyp: KNX 2-Kanal PWM-Dimmer für LED-Lasten
• Kompatible Lasten: dimmbare LED-Streifen und monochrome LED-Lasten
• Unterstützte Eingangsspannungen: 12 / 24 / 48 Vdc (Versorgungsbereich 10,8 – 52,8 Vdc)
• Max. Eingangsstrom: 12 A
• Ausgangsstrom pro Kanal: 6 A (bis 12 A parallel)
• Nennleistung pro Kanal: 72 W (@12 Vdc), 144 W (@24 Vdc), 288 W (@48 Vdc)
• PWM-Frequenz: einstellbar 250 Hz – 6 kHz
• Dimmumfang: 1–100%
• Montage: Tragschiene oder Einbaudose (Zubehör beiliegend)
• KNX-Bus: integriertes SELV 30 Vdc Kommunikationsmodul, KNX zertifiziert
• Schutzart: IP00 (IP20 in Dose/Schaltschrank)
• Betriebstemperatur: -20 °C bis +40 °C
• Gewicht & Abmessungen: 37 g; 53 × 61 × 29 mm (B×H×T)
