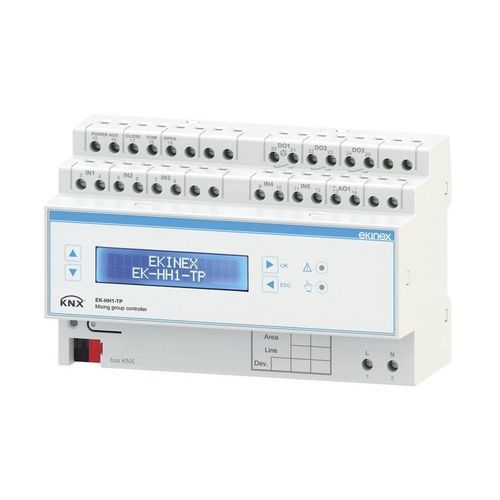

DIN-Schiene-Heizungsregler EK-HH1-TP

und Kühl-für Fußbodenheizungventilgesteuert

Beschreibung
Der Ekinex® EK-HH1-TP Mischkreisaktor/-regler ermöglicht die Steuerung einer Mischgruppe durch Ansteuerung eines Mischventilantriebs (3-Punkt-Flottant oder 0–10 V), die Steuerung eines Kreislaufventilators und die Erfassung von Vorlauf- und Rücklauftemperatur des Mediums sowie der Außenlufttemperatur. Die Vorlauftemperatur kann als fester Sollwert, mit externer Klima-Kompensation oder mit externer Kompensation und interner Nachregelung eingestellt werden. Regelarten sind getrennt für Heizen und Kühlen wählbar. Das Gerät eignet sich für Fußboden- und Deckenheiz-/kühlsysteme in Verbindung mit Ekinex® Raumthermostaten mit integrierten Temperatur- und Feuchtigkeitssensoren. Die Membrantastatur ermöglicht manuelle Bedienung und enthält Status-LEDs; das LCD zeigt und konfiguriert die wichtigsten Betriebsparameter. Das Gerät verfügt über ein integriertes KNX-Buskommunikationsmodul und ist für die Montage auf einer 35 mm Hutschiene ausgelegt. Die Elektronik wird über den KNX-Bus versorgt; zusätzlich ist für die Lasten die Netzspannung 230 Vac erforderlich.

Technische Daten
Stromversorgung

• Versorgung der Lasten: 230 Vac 50/60 Hz
• Elektronische Versorgung: 30 Vdc über KNX-Bus

Eingänge

• 3 analoge Eingänge ausschließlich für NTC 10 kΩ Temperaturfühler bei 25°C
• 2 konfigurierbare Eingänge: analog (NTC 10 kΩ bei 25°C) oder potentialfreie digitale Eingänge

Ausgänge

• 1 Ausgang zur Steuerung eines 3-Punkt-Flottant-Antriebs, 1 A, 250 Vac
• 1 Ausgang für 0–10 V Ansteuerung (Anschluss an hochohmigen Eingang)
• 3 Hilfsausgänge, Relais 10(5) A, 250 Vac

Lieferumfang

• Beinhaltet eine Klemme für den Anschluss an die Busleitung

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmierknopf und LED an der Front
• Membrantastatur mit LEDs zur Anzeige des Ausgangszustands
• Schalter für Automatik/Manuell
• Anschluss an Busleitung mittels KNX-Klemme
• Anschluss von Eingängen, Ausgängen und 230 Vac Versorgung über Schraubklemmen
• Klimaklasse 3K5 und Mechanische Klasse 3M2 (nach EN 50491-2)
• Überspannungskategorie III und Verschmutzungsgrad 2 (nach EN 60664-1)
• Montage auf 35 mm Hutschiene (nach EN 60715)
• Gerät von 8 Moduleinheiten (1 ME = 18 mm)
• Schutzart IP20 (montiert) — Gewicht 380 g

Konfiguration und Inbetriebnahme
Detaillierte Parameterbeschreibungen finden Sie im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme ist ETS5 oder höher erforderlich. ETS-Applikationsprogramm: APEKHH1TP## (## = Version).

Eigenschaften / Technische Spezifikationen

• Modell: EK-HH1-TP
• Kommunikationsprotokoll: KNX (integriertes Busmodul)
• Versorgung Lasten: 230 Vac 50/60 Hz
• Elektronische Versorgung: 30 Vdc über KNX-Bus
• Eingänge: 3 NTC 10 kΩ + 2 konfigurierbar (analog/digital)
• Ausgänge: 1 3-Punkt-Antrieb (1 A, 250 Vac), 1 x 0–10 V Ausgang, 3 Relais 10(5) A 250 Vac
• Montage: 35 mm Hutschiene
• Größe: 8 Moduleinheiten (1 ME = 18 mm)
• Schutzart: IP20 (montiert)
• Gewicht: 380 g
• Klassifizierungen: klimatisch 3K5, mechanisch 3M2, Überspannung III, Verschmutzungsgrad 2
