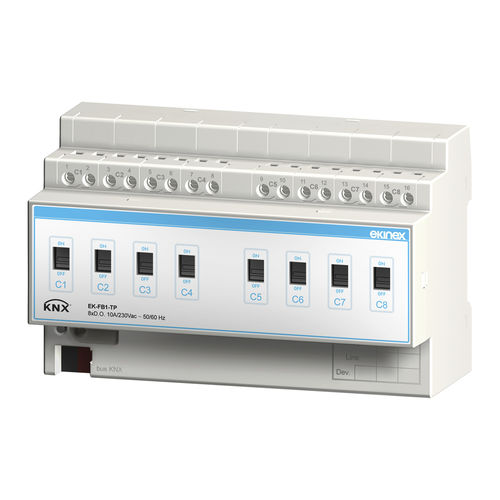

Binärausgang-Schnittstellenmodul EK-FB1-TP

DIN-SchieneKNX

Beschreibung Mit dem Binärausgang Ekinex® EK-FB1-TP können 8 Gruppen von elektrischen Verbrauchern unabhängig voneinander gesteuert werden; zu diesem Zweck verfügt das Gerät über Ausgänge mit potentialfreien Relaiskontakten. Die bistabilen Relais des Geräts sorgen dafür, dass der eingestellte Steuerungszustand auch bei einem Stromausfall auf dem Bus erhalten bleibt. Die Hebel auf der Vorderseite dienen zur Anzeige des Status der Ausgangskanäle und im Notfall zur manuellen Steuerung (mit einem Werkzeug) der Verbraucher. Das Gerät verfügt über ein integriertes KNX-Bus-Kommunikationsmodul und ist für die Montage auf einer 35-mm-Profilschiene vorgesehen. Die Stromversorgung erfolgt über den KNX-Bus, eine Hilfsspannung ist nicht erforderlich. Technische Daten Stromversorgung Spannung 30 Vdc über KNX-Bus Stromaufnahme vom Bus < 12 mA Leistung vom Bus 360 mW Ausgänge Anzahl: 8 (bistabile Relais) Nennspannung (Un): 100-230Vac, 50/60Hz Nennstrom (In): max. 10 A (sowohl @100Vac als auch @230Vac) Geschaltete Leistung: 1000W @100Vac - 2200W @230Vac Funktionen / Merkmale Kunststoffgehäuse Programmiertaste und LED auf der Frontplatte Buslinienanschluss über KNX-Klemme Anschluss von Verbrauchern über Schraubklemmen Klimaklasse 3K5 und mechanische Klasse 3M2 (gemäß EN 50491-2) Überspannungsklasse III (gemäß EN 60664-1) Verschmutzungsgrad 2 (gemäß IEC 60664-1) Montage auf 35 mm Profilschiene (nach EN 60715) Gerät mit 8 modularen Einheiten (1 UM = 18 mm) Schutzart IP20 (Gerät installiert) Gewicht 385 g
