Dimmer auf DIN-Schiene / für DIN-Schiene EK-GF1-TP

KNX

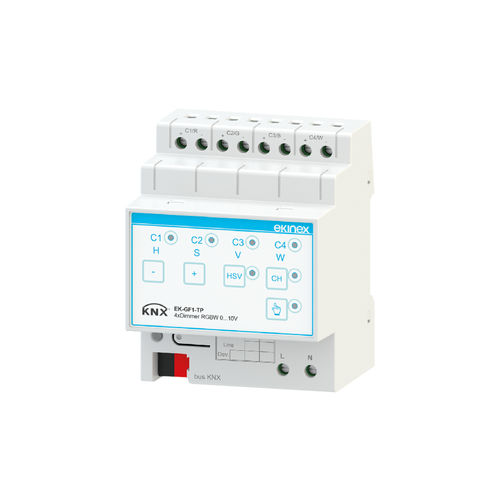

Beschreibung Der Ekinex® EK-GF1-TP 4-Kanal 0-10 V Aktor kann als 0-10 V Steuerausgang oder alternativ zur Ansteuerung von dimmbaren LED-Betriebsgeräten verwendet werden. Bei der Ansteuerung von LEDs kann die Farbauswahl wahlweise im HSV- oder RGB-Modus erfolgen und es stehen die Funktionen Szenario, vordefinierte Sequenzen, Wiederholungssequenzen und Zufall zur Verfügung; die Dimmgeschwindigkeit und Haltezeit sind programmierbar. Die Folientastatur ermöglicht eine manuelle Bedienung und ist mit LEDs zur Statusanzeige ausgestattet; eine Taste ermöglicht die Umschaltung zwischen Automatik- und Handbetrieb. Das Gerät verfügt über ein integriertes KNX-Bus-Kommunikationsmodul und ist für die 35-mm-Profilschienenmontage ausgelegt. Die Stromversorgung erfolgt über den KNX-Bus. Technische Daten Stromversorgung Spannung (Steuerung): 30 Vdc über KNX-Bus Nennversorgungsspannung Ausgangsstufe: 100-230Vac, 50/60Hz max 5W Ausgänge Nummer: 4 Bereich: 0-10 V oder 1-10V Max. Strom pro Kanal: 50 mA Lieferung Ein Terminal für den Anschluss an die Buslinie ist im Lieferumfang enthalten. Funktionen / Merkmale Kunststoffgehäuse Programmiertaste und LED auf der Frontplatte Folientastatur mit LED zur Anzeige des Ausgangsstatus Taste zur Umschaltung zwischen Automatik- und Handbetrieb CH-Taste für individuelle oder gleichzeitige Kanalsteuerung HSV/RGB-Taste für Farbsteuerungsmodus Anschluss an die Buslinie über KNX-Klemmen Anschluss an Verbraucher über Schraubklemmen Montage auf 35 mm Profilschiene (nach EN 60715) Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart IP20 (Gerät installiert)
