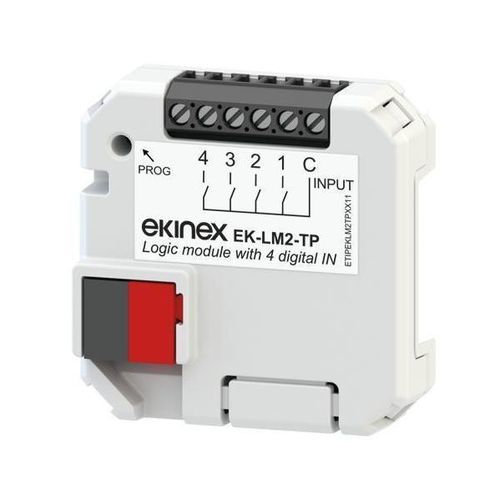

Multifunktionelles Steuerungsgerät / KNX EK-LM2-TP

Beschreibung
Das konfigurierbare Logikmodul Ekinex® EK-LM2-TP ist ein KNX S‑mode Gerät zur Umsetzung logischer Funktionen und arithmetischer Berechnungen auf den Werten von KNX-Kommunikationsobjekten. Geeignet für den Einbau in einer Unterputzdose oder, mit dem Halter EK-SMG-35, auf einer 35 mm Hutschiene (EN 60715). Das Gerät wird über den KNX-Bus (SELV 30 Vdc) mit Spannung versorgt und benötigt keine Zusatzversorgung.

Stromversorgung

• 30 Vdc Versorgung über KNX-Bus
• Stromaufnahme vom Bus < 10 mA

Lieferumfang

• Busklemme für den Anschluss an die Busleitung enthalten

Zubehör

• Halter für Montage auf 35 mm Hutschiene (Art.-Nr. EK-SMG-35) inklusive
• Federclip für die Befestigung an Rückseiten von Ekinex® Wandgeräten (Art.-Nr. EK-MAR-...) separat bestellbar

Funktionen / Eigenschaften

• Gehäuse aus Kunststoff
• Ausführung für Einbau oder, mit Halter, für Montage auf 35 mm Hutschiene (EN 60715)
• Schutzart IP20
• Klimaklasse 3K5 und Mechanische Klasse 3M2 (EN 50491-2)
• Verschmutzungsgrad 2 (IEC 60664-1)
• Gewicht: 20 g

Implementierbare Funktionsblöcke

• Logisch: kombiniert binäre Eingänge nach logischen Operationen
• Mathematisch: führt arithmetische Berechnungen auf einem oder mehreren Eingängen aus
• Range: skaliert oder begrenzt Eingabewerte
• Mapping: ordnet eine Menge von Eingabewerten (bis zu 8 Punkten) einer anderen Ausgabewertemenge zu
• Konvertierung: wandelt ein Kommunikationsobjekt in einen anderen KNX-DPT (Datenpunkt-Typ) um
• Timer: Monoflop (one-shot) oder Oszillator (astabil) mit programmierbaren Ein-/Ausschaltverzögerungen
• Vergleich: arithmetischer Vergleich (gleich, größer, kleiner, etc.) zwischen zwei Eingabewerten
• Multiplexer: überträgt den Wert eines Eingangobjekts auf eines von N Ausgangsobjekten oder auf ausgewählte Ausgänge

Jede Funktion ist über verschiedene Parameter konfigurierbar. Mehrere unabhängige Instanzen jedes Blocktyps sind verfügbar (Anzahl abhängig vom Typ), sodass das Modul mehrere Automatisierungsanforderungen innerhalb derselben Anlage abdecken kann. Eine Klemme für eine einfache Schnittstelle mit vier niederohmigen Eingängen (potentialfreie Kontakte) ist ebenfalls vorhanden.

Inbetriebnahme und Konfiguration
Eine detaillierte Beschreibung der Parameter finden Sie im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme wird ETS5 Version 2.0 oder höher benötigt. ETS-Anwendungsprogramm: APEKLM2TP##.knxprod (## = Version).

Technische Merkmale / Spezifikationen

• Marke: Ekinex
• Bezeichnung / Modell: EK-LM2-TP
• Typ: Konfigurierbares Logikmodul KNX S‑mode
• Stromversorgung: SELV 30 Vdc über KNX-Bus
• Stromaufnahme: < 10 mA vom Bus
• Hilfsversorgung: nicht erforderlich
• Montage: Einbau in Unterputzdose oder auf 35 mm Hutschiene (EN 60715) mit Halter EK-SMG-35
• Schutzart: IP20
• Klimaklasse: 3K5
• Mechanische Klasse: 3M2
• Verschmutzungsgrad: 2 (IEC 60664-1)
• Gewicht: 20 g
• Klemme für Schnittstelle mit 4 niederohmigen Eingängen (potentialfreie Kontakte)
• Protokoll: KNX S‑mode
• ETS-Anwendung: APEKLM2TP##.knxprod
• Verfügbare Blocktypen: Logisch, Mathematisch, Range, Mapping, Konvertierung, Timer, Vergleich, Multiplexer
