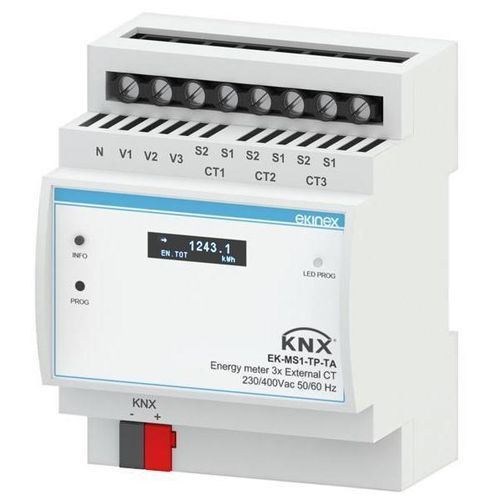

Dreiphasiger Energiezähler EK-MS1-TP-TA

einphasigdigitalfür mehrere Stromkreise

Beschreibung
Der Ekinex KNX Sekundär-Dreiphasen-Energiezähler misst Wirkarbeit und Blindarbeit mit bidirektionaler Erfassung (Import/Export) und stellt umfassende elektrische Messgrößen für Energieüberwachung und -management bereit. Er verfügt über drei Messkreise für externe Stromwandler; jeder Messkreis kann auch als unabhängiger Einphasen-Eingang betrieben werden. Das Gerät ist für die Hutschienenmontage (EN 60715) in Verteilerschränken ausgelegt und integriert ein KNX-Kommunikationsmodul sowie ein OLED-Display für Mess- und Diagnoseanzeigen.

Funktionale Übersicht
Der Zähler stellt Messwerte auf dem KNX-Bus bereit und bietet Gesamt- und Teilzähler, Komparatoren sowie logische Funktionen für Laststeuerung und Schwellenüberwachung. Geräteeinstellungen und Kommunikationsobjekte lassen sich über ETS konfigurieren, um die Integration in Gebäude- oder Industrieenergiemanagementsysteme zu ermöglichen.

Lieferumfang
Das Gerät enthält einen KNX-Anschluss zur Busverbindung. Externe Stromwandler (Serie EK-MST-…A) sind erforderlich und nicht im Lieferumfang enthalten, um die Messkreise zu vervollständigen.

Konfiguration und Inbetriebnahme
Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. Anwendungsprogramm für ETS: APEKMSXTP##.knxprod

Funktionen / Merkmale

• OLED-Display zur Anzeige von Mess- und Diagnosedaten
• Bidirektionale Messung von Wirk- und Blindenergie für Einphasen- und Dreiphasenkreise
• Drei Messkreise für Anschluss externer Stromwandler; jeder kann als unabhängiger Einphasen-Eingang genutzt werden
• Schraubklemmen für CT-Anschlüsse, geeignet für Leiterquerschnitte bis 4 mm²
• Messgenauigkeit besser als 2%
• Integriertes KNX-Kommunikationsmodul mit KNX-Anschluss
• Gehäuse: 4 HE modulares Kunststoffgehäuse (1 HE = 18 mm) für Hutschienenmontage

Technische Daten

• Messgrößen: Wirk- und Blindenergie (bidirektional), Strom, Spannung, Wirkleistung/Blindleistung, Leistungsfaktor und weitere elektrische Parameter
• Messkreise: 3 Kreise für externe CTs; umschaltbar zu unabhängigen Einphasen-Kreisen
• Nennspannung Un: 3x230/400 V AC (±20%)
• Nennfrequenz fn: 50 Hz
• Kompatible CTs: von Imax 5 A bis Imax 120 A (CTs nicht enthalten)
• Genauigkeit: <2%
• Display: OLED für Mess- und Diagnosedaten
• Gehäuse: modulares Kunststoffgehäuse 4 HE (1 HE = 18 mm)
• Montage: Hutschienenmontage gemäß EN 60715
• Bus: Integriertes KNX-Kommunikationsmodul; KNX-Anschluss vorhanden
• Busfunktionen: stellt elektrische Parameter, Gesamt-/Teilzähler, Komparatoren und logische Funktionen für Laststeuerung und Schwellenüberwachung bereit
• Anschluss CT: Schraubklemmen, Aderquerschnitt bis 4 mm²
