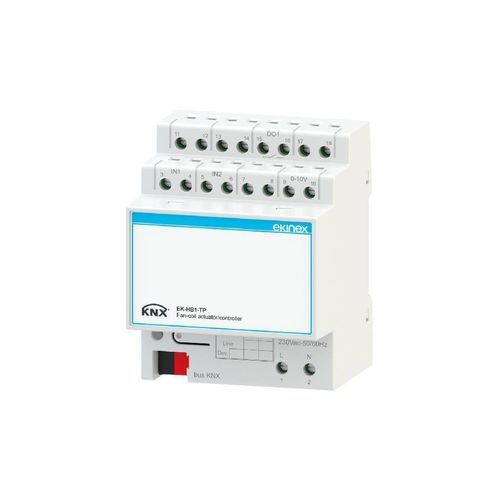

Klimaregler EK-HB1-TP

Beschreibung
Der Aktuator/Controller Ekinex® EK-HB1-TP dient zur Steuerung einer Fancoil-Einheit für die Raumklimatisierung. Das Gerät kann als einfacher Aktuator in Kombination mit einem KNX-Raumthermostat oder als Regler/Aktuator mit Temperaturübernahme von einem KNX-Raumsensor bzw. einer an einen analogen Eingang angeschlossenen Sonde arbeiten. Das Gerät eignet sich für 2-Rohr-Hydrauliksysteme mit ON/OFF-Steuerung eines thermoelektrischen Stellantriebs für das Absperrventil und einer Lüfteransteuerung mit bürstenlosem Motor. Nicht genutzte Ausgänge können als Kanäle eines binären Ausgangs für andere Funktionen konfiguriert werden. Das Gerät verfügt über 2 frei konfigurierbare Eingänge (analog oder binär). Ein integriertes KNX-Buskommunikationsmodul ist vorhanden; das Gerät ist für die Montage auf einer 35 mm Hutschiene ausgelegt. Die Elektronik wird über den KNX-Bus versorgt; zusätzlich ist eine Netzspannung 230 Vac für die Versorgung der Lasten erforderlich.

Technische Daten
Stromversorgung

• Versorgung der Lasten: 230 Vac 50/60 Hz
• Elektronikversorgung: 30 Vdc über KNX-Bus

Eingänge

• 2 frei konfigurierbare Eingänge zur Aufnahme von Temperaturfühlern (NTC 10 kΩ bei 25 °C) oder potentialfreien Binäreingängen

Ausgänge

• 1 Ausgang zur Ansteuerung eines bürstenlosen Motors mit 0-10 V Steuersignal
• 1 SPST-Relaisausgang zur Ansteuerung eines Stellantriebs
• ON/OFF-Ventilsteuerung für 2-Rohr-Systeme

Lieferumfang

• Lieferung umfasst einen Anschlussklemmenblock für die KNX-Busleitung.

Funktionen / Merkmale

• Gehäuse aus Kunststoff
• Programmier-Taster und LED an der Vorderseite
• KNX-Busanschluss über Klemmenblock
• Anschlüsse für Eingänge, Ausgänge und 230 Vac über Schraubklemmen
• Klimaklasse 3K5 und Mechanische Klasse 3M2 (nach EN 50491-2)
• Überspannungskategorie III (nach EN 60664-1)
• Verschmutzungsgrad 2 (nach IEC 60664-1)
• Montage auf 35 mm Hutschiene (nach EN 60715)
• Gerät mit 4 Moduleinheiten (1 ME = 18 mm)
• Schutzart IP20 (installiert)
• Gewicht: 175 g

Inbetriebnahme und Konfiguration
Eine detaillierte Beschreibung der Parameter finden Sie im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme ist ETS5 oder eine neuere Version erforderlich. Applikationsprogramm für ETS: APEKHB1TP##.knxprod (## = Version).

Spezifikationen

• Spannungsversorgung Lasten: 230 Vac 50/60 Hz
• Spannungsversorgung Elektronik: 30 Vdc über KNX-Bus
• Eingänge: 2 konfigurierbare Eingänge, Erfassung passiver NTC-Sonden 10 kΩ @25 °C oder Binäreingänge
• Ausgänge: 1 × 0-10 V für bürstenlosen Motor; 1 × SPST-Relais für Stellantrieb; ON/OFF-Ventilfunktion für 2-Rohr-Systeme
• Integriertes KNX-Buskommunikationsmodul
• Montage auf 35 mm Hutschiene
• 4 Moduleinheiten (1 ME = 18 mm)
• Schutzart IP20 (installiert)
• Klimaklasse 3K5 und Mechanische Klasse 3M2
• Überspannungskategorie III; Verschmutzungsgrad 2
• Gewicht: 175 g
