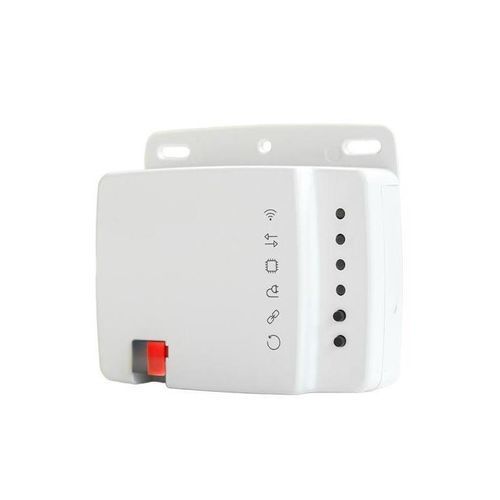

Steuerungsmodul für Klimaanlagen EK-AI6-TP

Temperaturwandmontiertfür den Innenraum

Beschreibung
Ekinex ermöglicht die KNX-Integration von Klimaanlagen über zertifizierte Protokolle. Die VRF-Steuerschnittstelle EK-AI6-TP für KNX von Ekinex bietet eine bidirektionale Kommunikation mit Inverter-/VRF-Innengeräten mittels Protokollen, die in Zusammenarbeit mit den Klimaherstellern entwickelt und validiert wurden. Die Integration zwischen dem KNX-Gebäudeautomationssystem und der VRV/VRF-Klimaanlage ist Plug-and-Play: Es sind kein Adapter oder eine externe Stromversorgung erforderlich. Der Datenaustausch ist bidirektional mit bestätigten Aktionen und Zuständen und umfasst die Fehlererkennung.

Verfügbare Steuerfunktionen

• Ein/Aus
• Modus (Cool, Heat, Auto, Dry, Fan)
• Ventilatorgeschwindigkeit
• Temperatur-Sollwert
• Raumtemperatur-Rückmeldung
• Diagnose
• Verbrauchsüberwachung

Anschlüsse

• KNX-Anschluss mit Standardstecker
• Klemme für direkten Anschluss an das Inverter-/VRF-Innengerät
• Klemme für zusätzliche digitale Eingänge

Lieferumfang
Lieferumfang: Klemme für den Anschluss an die KNX-Busleitung, Klemme für zusätzliche digitale Eingänge und ein Kabel für den Anschluss an das Inverter-/VRF-Innengerät.

Codetabelle
Code / Typ
EK-AI6-TP-DA0 / VRF-Steuerschnittstelle mit KNX-Kommunikation (Daikin Residential)
EK-AI6-TP-DA1 / VRF-Steuerschnittstelle mit KNX-Kommunikation (Daikin Sky Air / VRV)
EK-AI6-TP-LGE / VRF-Steuerschnittstelle mit KNX-Kommunikation (LG)
EK-AI6-TP-MEL / VRF-Steuerschnittstelle mit KNX-Kommunikation (Mitsubishi Electric)
EK-AI6-TP-PA0 / VRF-Steuerschnittstelle mit KNX-Kommunikation (Panasonic RAC Domestic)
EK-AI6-TP-PAN / VRF-Steuerschnittstelle mit KNX-Kommunikation (Panasonic PACi)
EK-AI6-TP-SA2 / VRF-Steuerschnittstelle mit KNX-Kommunikation (Samsung NASA)
EK-AI6-TP-TOS / VRF-Steuerschnittstelle mit KNX-Kommunikation (Toshiba)

Funktionen / Merkmale

• Steuerung verschiedener Geräteparameter
• Fehlererkennung während der Kommunikation
• LED-Statusanzeigen
• Anschluss an die Busleitung über KNX-Klemme
• 3 konfigurierbare digitale Eingänge
• Stromversorgung über den KNX-Bus

Konfiguration und Inbetriebnahme
ETS-Applikation zur Konfiguration der KNX-Funktionen des Geräts.

Hinweis
Das Gerät ist mit Kommunikationsschnittstellen für Hersteller wie Daikin, Mitsubishi Electric, Toshiba, Panasonic, LG, Samsung und weitere erhältlich. Einige Steuer- und Überwachungsfunktionen können je nach spezifischem VRF/VRV-Modell des jeweiligen Herstellers fehlen oder eingeschränkt sein.
