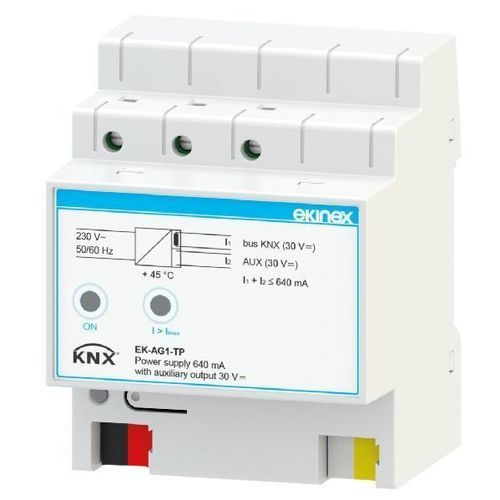

AC/DC-Stromversorgung EK-AG1-TP

für DIN-SchieneDoppelausgangfür Gebäudeautomation

Produktbeschreibung
Das Ekinex KNX-Busnetzgerät 640 mA liefert und überwacht die für den Betrieb des KNX-Busses erforderliche Spannung von 30 Vdc. Eine integrierte Drossel sorgt für die Entkopplung zwischen Netzteil und Busleitung. An einer Busleitung, die von einem 640-mA-Netzgerät versorgt wird, können maximal 64 Busgeräte angeschlossen werden. Der Ausgang ist gegen Überlast und Kurzschluss geschützt. Die EK-AG1-TP-Ausführung verfügt über einen zusätzlichen 30 Vdc Hilfsausgang, der als Hilfsversorgung für andere Geräte mit SELV-Spannung (Schutzkleinspannung) verwendet werden kann. Die Gesamtausgangsstromstärke beider Ausgänge (KNX-Busleitung und Hilfsversorgung) darf 640 mA nicht überschreiten. Das Gerät überbrückt kurze Netzspannungsunterbrechungen (max. 200 ms).

Technische Daten

• Eingangsspannung: 230 Vac, 50/60 Hz
• Leistungsaufnahme: 22 W
• Verlust: < 3 W
• Ausgangsspannung (KNX-Bus): 30 Vdc
• Ausgangsspannung (Hilfsausgang): 30 Vdc
• Nennstrom (Gesamtausgang): 640 mA
• Überbrückungszeit: 200 ms

Lieferumfang
Die Lieferung umfasst einen Anschlussblock für die Busverbindung und einen zweiten Anschlussblock für die Verbindung des Hilfsausgangs.

Funktionen / Merkmale

• Kunststoffgehäuse
• Anschluss an die Busleitung mit KNX-Anschlussblock
• Anschluss des Hilfsausgangs mit dedicated Anschlussblock
• Anschluss der 230 Vac-Versorgung über Schraubklemmen
• Klimatische Klassifizierung 3K5 und mechanische 3M2 (gemäß EN 50491-2)
• Verschmutzungsgrad 2 (gemäß IEC 60664-1)
• Schutzklasse II
• Montage auf 35 mm Tragschiene (gemäß EN 60715)
• Breite: 4 Moduleinheiten (1 MU = 18 mm)
• Schutzart: IP20 (eingebautes Gerät)
• Gewicht: 165 g

Konfiguration und Inbetriebnahme
Das Gerät benötigt keine Konfiguration. ETS-Anwendungsprogramm: APEKAG1TP##.knxprod (## = Version).

Eigenschaften / Technische Daten

• Modell: EK-AG1-TP
• Marke: Ekinex
• Eingangsspannung: 230 Vac, 50/60 Hz
• Leistungsaufnahme: 22 W
• Verlust: < 3 W
• Ausgangsspannung (KNX-Bus): 30 Vdc
• Ausgangsspannung (Hilfsausgang): 30 Vdc
• Nennstrom (Gesamtausgang): 640 mA
• Überbrückungszeit: 200 ms
• Kunststoffgehäuse
• KNX-Anschlussblock für Busanschluss
• Dedicated Anschlussblock für Hilfsausgang
• Schraubklemmen für 230 Vac
• Klimatische Klassifizierung: 3K5
• Mechanische Klassifizierung: 3M2
• Verschmutzungsgrad: 2
• Schutzklasse: II
• Montage: 35 mm Hutschiene (EN 60715)
• Breite: 4 Moduleinheiten (1 MU = 18 mm)
• Schutzart: IP20 (eingebautes Gerät)
• Gewicht: 165 g
