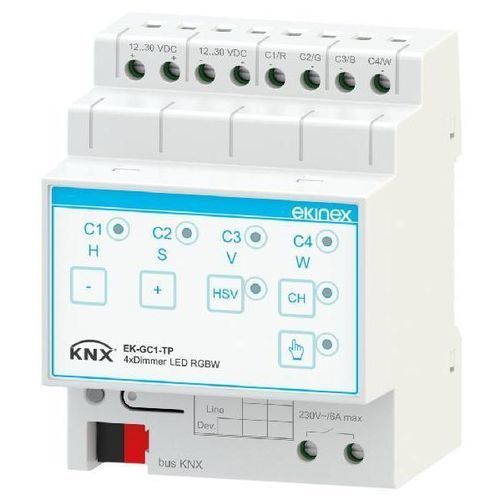

Dimmermodul EK-GC1-TP

Produktbeschreibung
Der Ekinex EK-GC1-TP ist ein 4-Kanal RGBW LED-Dimmer zur unabhängigen Regelung von vier Konstantspannungs-LED-Streifen (12/24 Vdc) oder zur kombinierten Steuerung von Intensität und Farbe eines RGB- oder RGBW-Streifens. Die Farbauswahl ist in HSV- oder RGB-Modus möglich. Das Gerät verfügt über KNX-Buskommunikation und ist für die Montage auf einer 35 mm Hutschiene ausgelegt. Die Steuerung wird über den KNX-Bus versorgt, für die Lasten ist eine zusätzliche Versorgung 12–30 Vdc erforderlich.

Technische Daten

• Versorgung Strip: max. 30 Vdc, Gesamtstrom max. 16 A
• Steuerspannung: Versorgung über KNX-Bus (30 Vdc)
• Anzahl Ausgänge: 4
• Max. Belastungsstrom pro Kanal: 4 A

Lieferumfang
Lieferumfang: Klemmenblock für den Busanschluss sowie Klemmen für Ausgänge und Versorgung.

Funktionen / Merkmale

• Kunststoffgehäuse, 4 Module (1 MU = 18 mm)
• Membrantastatur mit Status-LEDs
• Front-Programmiertaste und LED
• Taste zum Umschalten Auto / Manuell
• CH-Taste zur Einzel- oder Gleichzeitsteuerung der Kanäle
• HSV / RGB Taste zur Farbsteuerung
• Hilfskontakt (potentialfrei) zum Trennen der Lastversorgung im Standby
• Anschluss der Busleitung über KNX-Klemmen
• Schraubklemmen für Ausgänge und 12–30 Vdc Versorgung
• Montage auf 35 mm Hutschiene (EN 60715), Schutzart IP20 (installiertes Gerät)

Inbetriebnahme und Konfiguration
Die Konfiguration erfordert ETS5 oder neuere Versionen. ETS-Applikationsprogramm: APEKGC1TP##.knxprod (## = release). Detaillierte Parameterbeschreibungen finden Sie im Anwendungshandbuch des Geräts.

Technische Spezifikationen

• Modell: EK-GC1-TP
• Anwendung: unabhängige Dimmung von 4 LED-Streifen oder Intensitäts+Farbsteuerung eines RGB/RGBW-Streifens
• Kompatible Stromversorgung Streifen: Konstantspannung (12/24 Vdc), max. 30 Vdc
• Maximaler Gesamtstrom: 16 A
• Anzahl Ausgänge: 4
• Max. Strom pro Kanal: 4 A
• Steuerspannung: Versorgung über KNX-Bus (30 Vdc)
• Zusätzliche Versorgung für Lasten erforderlich: 12–30 Vdc
• Manuelle Schnittstelle: Membrantaster und Status-LEDs; Auto/Manuell Umschaltung
• Farbwahlen: HSV oder RGB
• Programmierbare Funktionen: Szenarien, vordefinierte Sequenzen, Sequenzwiederholung, Zufall, Dimmgeschwindigkeit, Haltezeit
• Hilfskontakt zum Trennen der Lastversorgung im Standby
• Anschlüsse: KNX-Klemme für Bus; Schraubklemmen für Ausgänge und Versorgung
• Montage: 35 mm Hutschiene (EN 60715)
• Größe: 4 MU (1 MU = 18 mm)
• Schutzart: IP20 (installiertes Gerät)
• ETS-Kompatibilität: ETS5 oder neuer; Applikation APEKGC1TP##.knxprod
