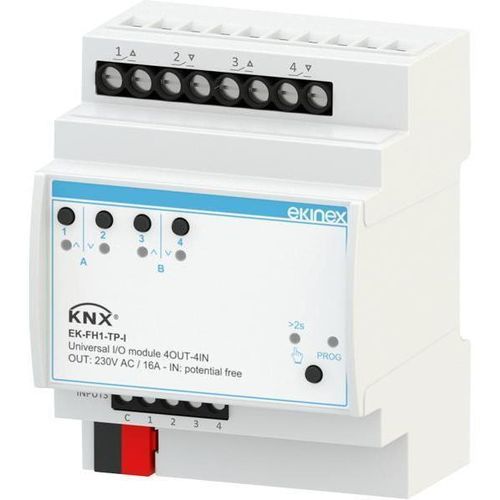

E/A-Modul / KNX EK-FH1-TP-I

Beschreibung
Universelles KNX I/O-Modul zur Steuerung von Verbrauchern, motorischen Antrieben und Sensoren mit potentialfreien bistabilen Relaisausgängen und 4 konfigurierbaren analog/digitalen Eingängen (NTC-Unterstützung).

Das EK-FH1-TP-I (Serie ÆVO) steuert bis zu 4 Lastgruppen wie Leuchten oder Ventile oder bis zu 2 motorische Antriebe (z. B. Rollläden, 3-Wege-Ventile) unabhängig oder in beliebigen Kombinationen. Die Ausgänge sind potentialfreie bistabile Relais, die den Schaltzustand auch bei Stromausfall beibehalten. Das Gerät unterstützt Szenen, Dimmung und die Klimaregelung über einen integrierten Thermostat/Hygrostat.

Technische Daten
Spannungsversorgung

• Spannung: 30 V DC über KNX-Bus

Ausgänge

• Anzahl: 4 (bistabile Relais)
• Spannung: 230 V AC
• Strom: 16 A

Eingänge

• Anzahl: 4 (konfigurierbar analog/digital)
• Unterstützung für passive Temperatursensoren (NTC 10 kΩ bei 25°C)
• Für Schalter, Taster oder potentialfreie Sensoren

Lieferumfang

• Beinhaltet Klemmenblock für KNX-Busanschluss
• NTC-Sonden sind separat zu bestellen

Funktionen / Eigenschaften

• Gehäuse aus Kunststoff für Hutschienenmontage
• Fronttaster und LEDs für manuelle Bedienung und Statusanzeige
• Programmier-/Manuell-Automatik-Taster und LED an der Front
• KNX-Busanschluss über Klemmen
• Lastklemmen: Schraubklemmen bis 4 mm²
• Eingangsklemmen: Schraubklemmen bis 2,5 mm²
• Verschiedene Phasen können an benachbarten Ausgängen angeschlossen werden
• Gerätebreite: 4 Module (1 MU = 18 mm)

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter finden Sie im Anwendungs-Handbuch. Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. Applikation für ETS: APEKFH1TPI##.knxprod

Eigenschaften / Technische Spezifikationen

• Modell: EK-FH1-TP-I
• Serie: ÆVO
• Versorgung: 30 V DC (über KNX-Bus)
• Ausgänge: 4 bistabile Relais, 230 V AC, 16 A
• Eingänge: 4 konfigurierbare analog/digital; NTC 10 kΩ bei 25°C unterstützt; potentialfreie Kontakte
• Fronttaster für manuelle Bedienung und Programmierung
• Status-LEDs für Ausgänge und Programmierung
• Montage: 35 mm Hutschiene
• Größe: 4 Module (1 MU = 18 mm)
• Anschlüsse: KNX-Busklemme; Schraubklemmen für Lasten und Eingänge
• Softwareanforderung: ETS5 oder neuer; Applikation KNX APEKFH1TPI##.knxprod
