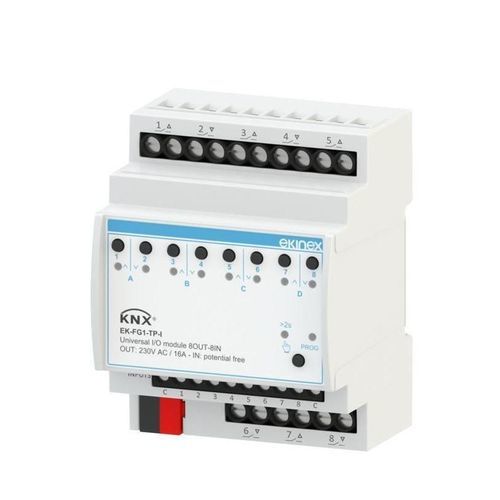

E/A-Modul / KNX EK-FG1-TP-I

Beschreibung
Das Ekinex ÆVO EK-FG1-TP-I ist ein universelles KNX Ein-/Ausgangsmodul für die Steuerung elektrischer Lasten und Aktoren in gewerblichen und industriellen Gebäuden. Es bietet potentialfreie bistabile Relaisausgänge und konfigurierbare Analogeingänge/Digitaleingänge zur Steuerung von Beleuchtung, Ventilen, Antrieben und Klimafunktionen über den KNX-Bus.

Technische Daten
Versorgung

• Spannung: 30 Vdc über KNX-Bus

Ausgänge

• Anzahl: 8 (bistabile Relais)
• Spannung: 230 V AC
• Strom: 16 A pro Ausgang

Eingänge

• Anzahl: 8 (konfigurierbar analog/digital)
• Für passive Temperaturfühler (NTC 10 kΩ bei 25°C)
• Für potentialfreie Schalter, Taster oder konventionelle Sensoren

Lieferumfang
Das Gerät enthält einen Anschluss für die KNX-Busleitung. Passive NTC-Temperaturfühler sind separat zu bestellen.

Funktionen / Merkmale

• Gehäuse aus Kunststoff, geeignet für Hutschienenmontage
• Frontbedienelemente und Status-LEDs für lokale Steuerung und Anzeige
• Fronttaste und LED für Programmierung / manuellen-automatischen Betrieb
• Busanschluss über KNX-Klemme
• Anschluss der Lasten über Schraubklemmen, Leiterquerschnitt bis 4 mm²
• Anschluss der Eingänge über Schraubklemmen, Leiterquerschnitt bis 2,5 mm²
• Benachbarte Ausgänge können unterschiedliche Phasen schalten
• Gerätebreite: 4 Moduleinheiten (1 ME = 18 mm)

Konfiguration und Inbetriebnahme
Parameterbeschreibungen finden Sie im Anwendungs-Handbuch des Geräts. Für Konfiguration und Inbetriebnahme ist ETS5 oder höher erforderlich. ETS-Applikation: APEKFG1TPI##.knxprod

Merkmale / Technische Spezifikationen

• Marke: Ekinex
• Modell: EK-FG1-TP-I
• Anzahl Ausgänge: 8 bistabile Relais
• Ausgangstyp: potentialfreie bistabile Relaiskontakte
• Ausgangsspannung: 230 V AC
• Strom pro Ausgang: 16 A
• Anzahl Eingänge: 8 (analog/digital, konfigurierbar)
• Eingänge für Fühler: NTC 10 kΩ bei 25°C
• Versorgung: KNX-Bus 30 Vdc (keine Hilfsversorgung erforderlich)
• Montage: Hutschiene 35 mm
• Frontbedienelemente und LEDs für Steuerung und Anzeige
• Abmessungen: 4 Moduleinheiten (1 ME = 18 mm)
• Produktcode: EK-FG1-TP-I
