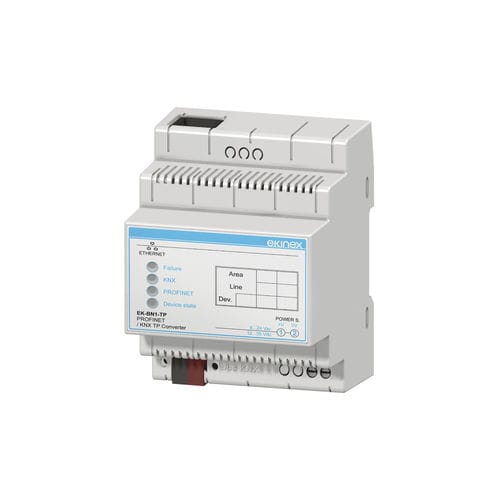

Schnittstellenmodul für Gateway EK-BN1-TP

DIN-SchieneKNXEthernet

Beschreibung Das Ekinex® PROFINET - KNX Gateway führt eine Protokollkonvertierung zwischen einem PROFINET-Protokollnetzwerk und einem KNX TP-Netzwerk durch. Das Gerät übernimmt auch die Funktion des Slaves im PROFINET-Netzwerk. Das Gerät verfügt über ein integriertes KNX-Bus-Kommunikationsmodul und ist für die Montage auf einer 35-mm-Profilschiene vorgesehen; es benötigt zum Betrieb eine Hilfsspannung. Technische Daten Spannungsversorgung: 8...24 Vac oder 12...35 Vdc Leistungsaufnahme bei 24 Vdc: 3,5 VA Kommunikation KNX-Seite KNX-Anschluss (TP) galvanisch von der Stromversorgung getrennt Flüchtiger Backup-Speicher mit "KNX Image"-Puffer von 1440 Bytes PROFINET-Seite Ethernet-Anschluss (IEEE 802.3), RJ45-Anschluss, Kabelkategorie mindestens 5E PROFINET-Slave-Kommunikation PROFINET Registeraustausch Flüchtiger Backup-Speicher mit 1440 Byte "PROFINET Image"-Puffer Funktionen / Merkmale Kunststoffgehäuse 35 mm Montage auf 35 mm Profilschiene (nach EN 60715) Anschluss an Buslinie über KNX-Klemme Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart IP20 (Gerät installiert) Gewicht 145 g
